在Creo的工程圖中,通常系統默認的視角為美國人常用的第三視角。而在我們中國,通常默認的視角為第一視角。因此,為了滿足我們的工作需求,我們通常會把Creo工程圖的默認視角改為第一視角。那么我們應該如何設置Creo中的默認視角呢?
用過ProE的朋友都知道方法很簡單,我們只需要把config中的“projection_type”的值改為“first_angle”即可。在Creo中也是如此。
但由于Creo的操作界面較ProE上有了很大的變化,因此在這里我給大家分享下在Creo中的設置方法:

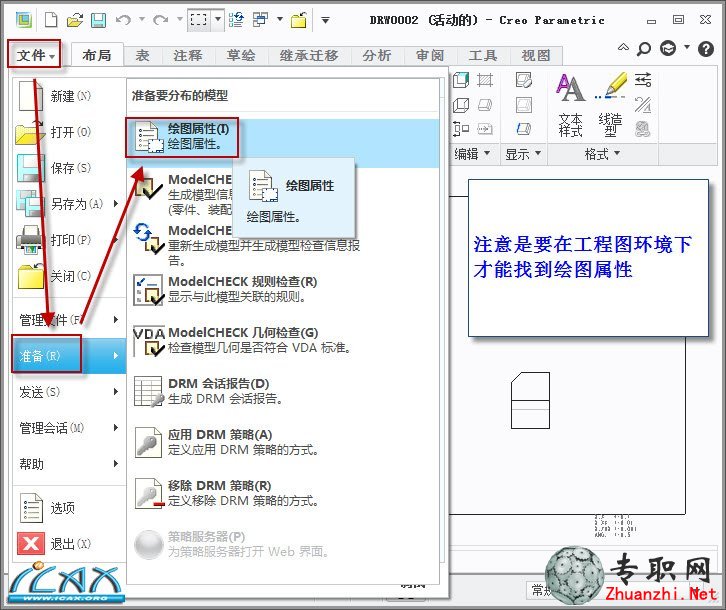

首先進入工程圖環境,打開“繪圖屬性”

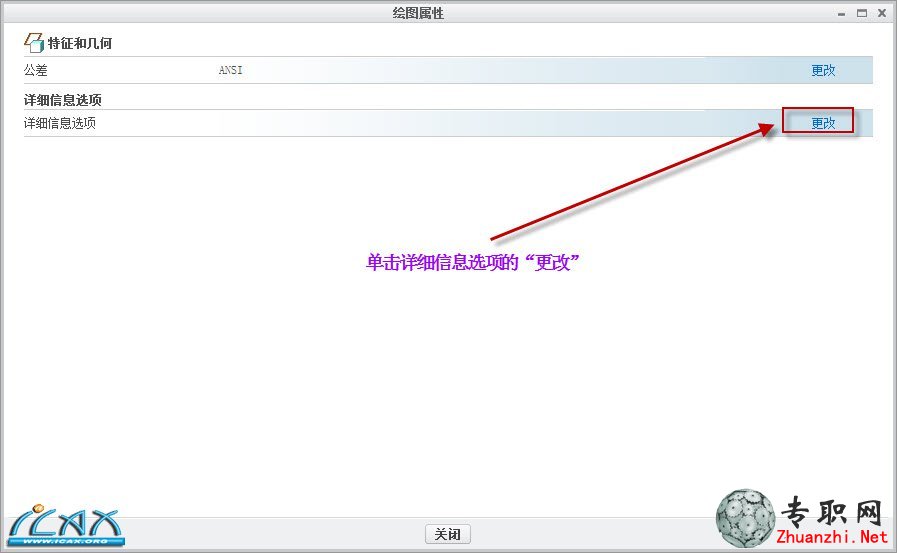

在“繪圖屬性”對話框中更改詳細信息選項

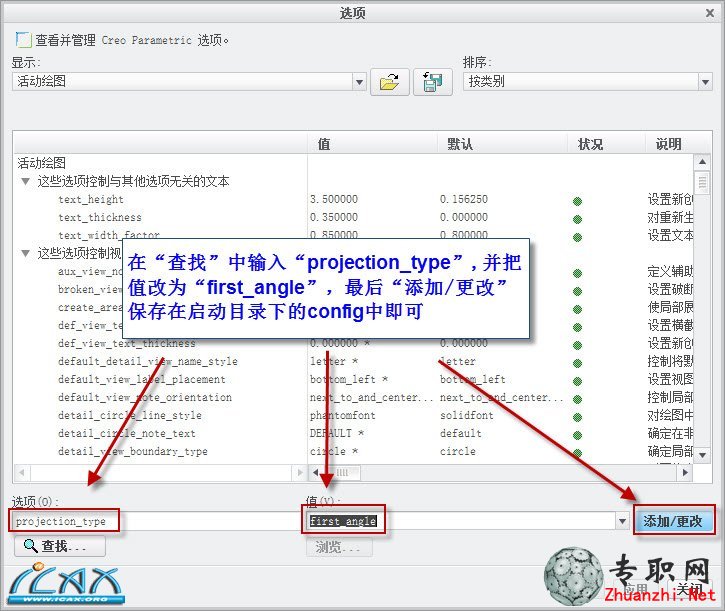

在config中把"projection_type"的值設置成"first_angle"即可
