奧運五環（Creo2.0陣列） _ 圖文教程下載

跳轉至下載鏈接

奧運五環（Creo2.0陣列） _ 圖文教程下載
  • 資料作者: 專職網
  • 文件大小: 1 MB
  • 所屬欄目: Creo
  • 教程語言: 簡體中文
  • 下載次數: 次
  • 資料評級: ★★★☆☆
  • 更新時間: 2013-05-30
  • 下載授權: 免費下載
  • 本站網址:m.72mobile.cn
進入下載頁面

分析五環布局，我們可以知道：五環由兩排組成，且兩排的角度不同。因此，要想用陣列完成此題，我們要抓住以下三個關鍵尺寸，分別是：X方向的位置尺寸、Y方向的位置尺寸及X方向的角度尺寸。

由以上分析可知：陣列需要三個關鍵驅動尺寸，一般的旋轉特征所產生的尺寸顯然不能滿足要求，所以我們需要通過【特征操作】來創建這三個尺寸。

下面和大家分享下具體作法：

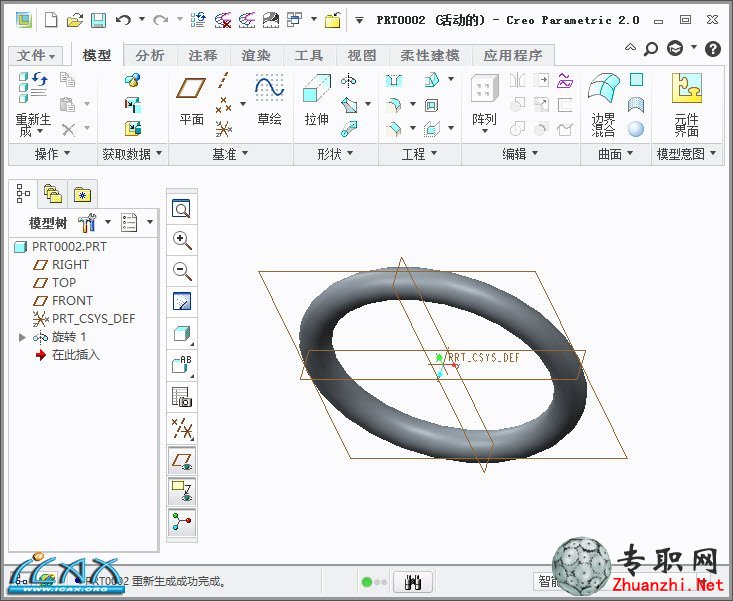

首先，旋轉出基礎環

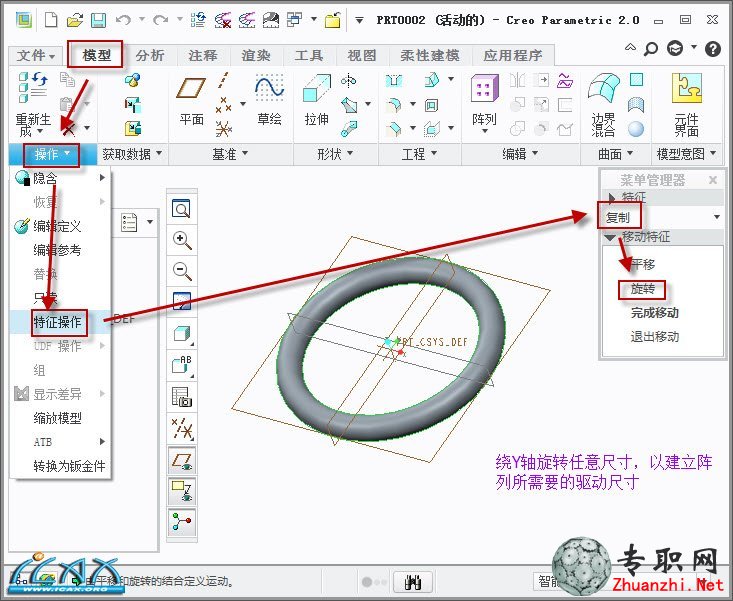

使用【特征操作】建立X方向的角度尺寸

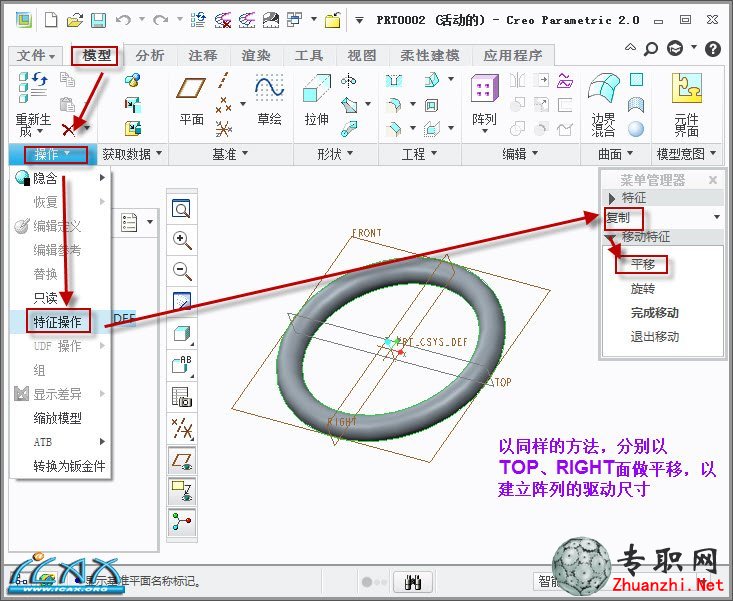

使用【特征操作】建立X方向的位置尺寸、Y方向的位置尺寸

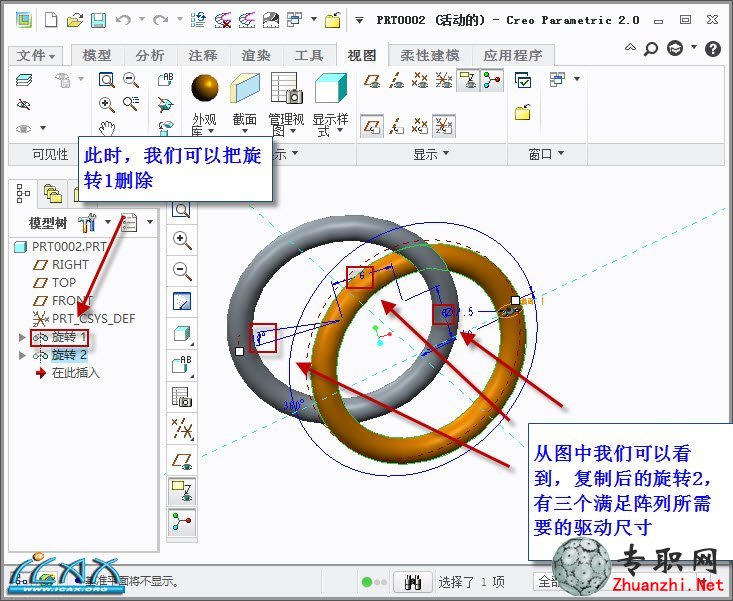

復制出來的旋轉2，包含三個關鍵驅動尺寸

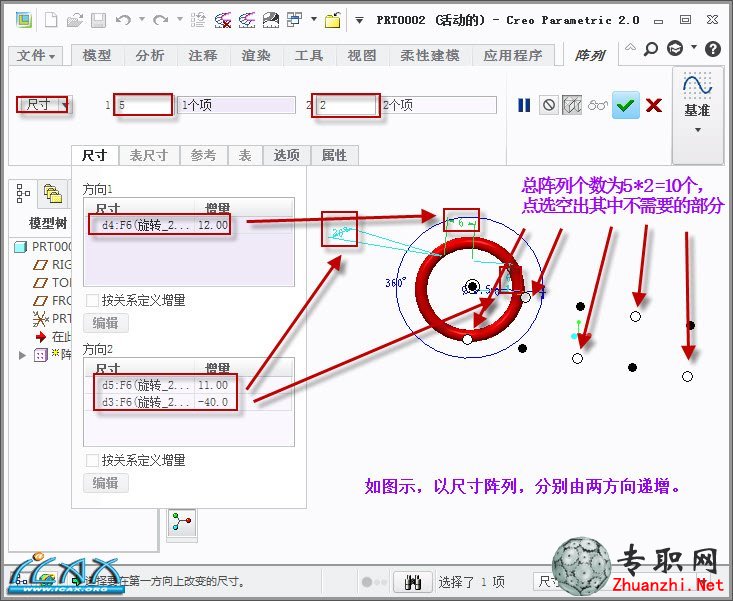

以尺寸陣列的方式，完成陣列

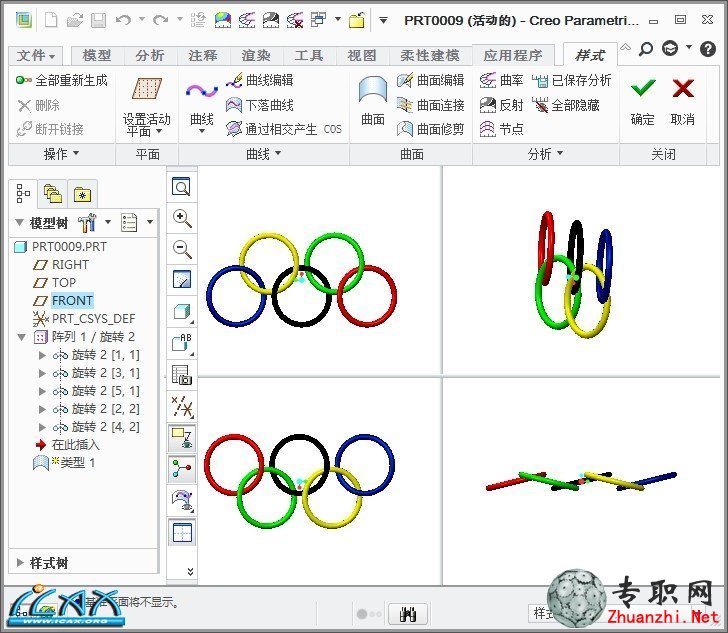

最終效果



大連鋁型材

相關專題:

creo2.0教程，Creo2.0圖文教程，Creo2.0陣列，
