可輕松地為您的模型創建線性化應力出圖。
用戶界面位置：在“結果”(Results) 窗口中，單擊  “線性化應力”(Linearized Stress)。

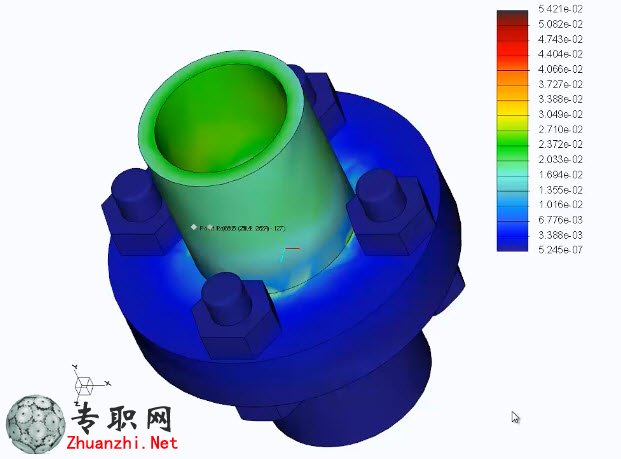

在此示例中，提供了一個簡單的管道裝配。要生成線性化應力，需要運行靜 態分析。在此示例中，已為管道運行靜態分析。以往，要查看線性化應力結 果，需打開“結果窗口定義”(Result Window Definition) 對話框，然后在“顯示 類型”(Display Type) 框中選擇“模型”(Model)，而在“數量”(Quantity) 選項卡上 選擇“線性化應力”(Linearized Stress)。此過程已發生變化。現在，在“顯示樣 式”(Display Style) 框中選擇“條紋”(Fringe)，而在“數量”(Quantity) 選項卡上 選擇“應力”(Stress)。然后，可設置“顯示選項”(Display Options) 并單擊“確定 并顯示”(OK and Show)。在“圖形”窗口中，可查看模型中的 von Mises 應 力。在功能區中單擊“線性化應力”(Linearized      Stress)，打開“線性化應力報 告”(Linearized Stress Report) 對話框。通過此對話框，可輕松選擇要顯示 線性化應力的點。單擊“點 1”(Point 1) 旁的箭頭，然后在模型上選擇點。在 “點選擇”(Points Selection) 對話框中，單擊“確定”(OK)。針對“點 2”(Point 2)選擇“在相對曲面上”(On Opposite Surface)，且可查看“圖形”窗口中的結 果。線性化應力的細節查看沿線的復雜應力陣列的節點數據并將其分成以下幾部分：
•“膜”(Membrane) - 整體平均應力
•“彎曲”(Bending) - 從內點到外點之間的應力差
•“膜+彎曲”(Mem+Bend) - “膜”(Membrane) 與“彎曲”(Bending) 的數值之和
•“峰值”(Peak) - 沿線的最高應力
如果放大模型，可看到“點 1”(Point 1) 和“點 2”(Point 2) 以及圖形中顯示的結 果數據。在“元件”(Component) 框中，可選取元件，例如 von Mises，且圖 形與相應的數字也會更新。此信息定義沿這兩點之間的線上的應力。單擊“完成”(Done)。
通過此改進工作流，可快速確定數據臨界區域中的線性化應力。
