Creo Simulate殼、梁和緊固件的顯示模式有了改進 _PTC Creo Simulate 3.0 視頻教程下載
殼、梁和緊固件可顯示為“線框”(Wireframe)、“著色”(Shaded)      或“透 明”(Transparent)。
用戶界面位置：單擊“模擬顯示”(Simulation Display) 圖標  。

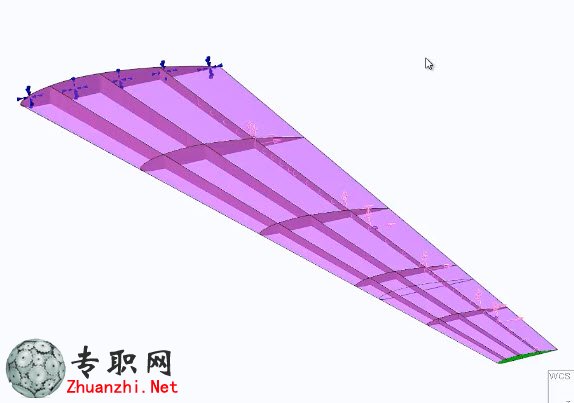

在此示例中，提供了一個使用曲面幾何構建的機翼模型。要對此進行分析， 需創建殼單元。單擊“精細模型”(Refine Model) ▶ “殼”(Shell) 打開“殼定 義”(Shell Definition) 對話框。在“圖形”窗口中，選擇特定幾何。在進行選擇 時，可以看到，“曲面”(Surfaces)      在對話框中列出。定義厚度并單擊“確定”(OK)。殼即創建完畢并顯示為實體。單擊   打開“模擬顯示”(Simulation Display) 對話框。在“殼”(Shells) 框的“設置”(Settings) 選項卡中，可以從“輪 廓”(Outline)、“線框”(Wireframe)、“著色”(Shaded) 或“透明”(Transparent) 中進行選擇。選擇“透明”(Transparent) 并單擊“確定”(OK)。殼將更新并顯示為 透明。如果選擇了殼，將顯示指示特定位置上殼厚度 (包括其厚度單位) 的 注解。在下一示例中，將介紹梁的顯示增強功能。“圖形”窗口中有一個表示框架結 構的草繪特征。單擊“精細模型”(Refine Model) ▶ “梁”(Beam) 打開“梁定 義”(Beam Definition) 對話框。對于參考，選擇曲線并將其添加至收集器。 對于“梁截面”(Beam Section)，使用預定義的“梁 1”(Beam 1) 并單擊“確定”(OK)。模型上的梁將顯示為著色對象。單擊   打開“模擬顯 示”(Simulation Display) 對話框。在“梁”(Beam) 框中的“設置”(Settings) 選項 卡上，選擇“透明”(Transparent)      并單擊“確定”(OK)。梁將更新并顯示為透 明。
在下一示例中，首先在模型中放置一個緊固件。單擊“精細模型”(Refine Model) ▶  “緊固件”(Fastener) 打開“緊固件定義”(Fastener Definition) 對話 框。然后選擇參考。根據選定的參考，系統會自動填充“直徑”(Diameter)框。選取材料并定義“緊固件頭部和螺母直徑”(Fastener Head and Nut Diameter)。單擊“確定”(OK)，緊固件即創建完畢并顯示為實體。可通過“模 擬顯示”(Simulation Display) 對話框更改緊固件的顯示。
通過此增強功能，可幫助您更好地查看模型中殼、梁和緊固件的形狀、尺寸 與位置。
