在 2D 模型中可使用“映射的網格”(Mapped Mesh) 控制選項。
用戶界面位置：單擊“精細模型”(Refine Model) ▶ “控制”(Control) ▶ “映射的網格”(Mapped Mesh)。
單擊“精細模型”(Refine Model) ▶ “控制”(Control) ▶ “映射的網格”(Mapped Mesh)。“映射的網格”(Mapped Mesh) 選項對以下所列條件有幫助：
•如果您擁有帶接觸界面的 2D 模型，其中計算壓力的精確度取決于接觸 區域中網格的細化程度
•執行大變形分析時
•針對包含彈塑性材料的模型


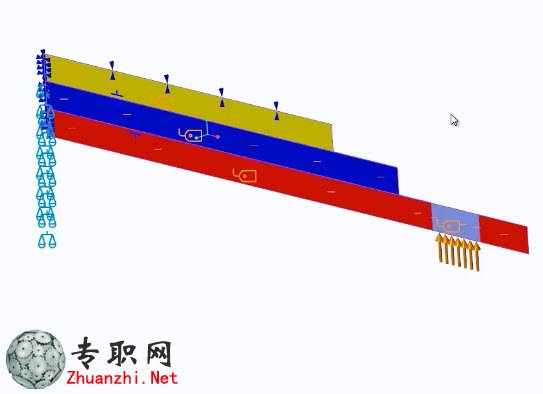

在此示例中，提供了一個減震器墊片堆棧的 2D 裝配。此墊片堆棧可控制減 震器中阻尼油的流動。在壓縮和回彈行程中，增壓使墊片堆棧變形，從而允 許油流動。在此示例中，您將確定堆棧的總變形，并通過更改墊片的厚度、直徑或數量來調整墊片。已定義墊片之間的給定界面，且已施加給定的壓力 載荷。單擊“精細模型”(Refine Model) ▶ AutoGEM 查看網格。可以看到，最 終網格是自動生成的。由于此分析將在啟用了大變形計算的情況下運行，因 此應在給定的接觸區域中嘗試細化網格。單擊“控制”(Control) ▶ “映射的網 格”(Mapped Mesh) 打開“映射的網格控制”(Mapped Mesh Control) 對話框。 接下來，選擇幾何。要映射網格的第一個區域為頂部墊片。當您從曲面幾何 中進行選擇時，將自動在該區域中創建四邊形映射網格。QUAD1 會顯示在 “網格化區域”(Meshing Regions) 下。請注意，對于三角形網格，默認值為3。可在“默認”(Default) 框中控制網格密度，或者可在“邊集”(Edge Sets) 下 選擇給定邊并沿著該參考細分該網格。請注意，“區域形狀”(Region Shape) 下僅提供了“四邊形”(Quad) 和“三角形”(Tri) 形狀。創建另一區域來完成此操作。單擊 AutoGEM 再次創建網格。在映射的網格 區域已定義的位置，將進一步細化網格�，F在，運行分析時的運行時間變得 更短。
