可執行多個載荷集的疲勞分析。
用戶界面位置：在“分析和設計研究”(Analyses and Design Studies) 對話框 中，單擊“文件”(File) ▶ “新建疲勞分析”(New Fatigue)。
根據施加的載荷類型，您可能更愿意將這些載荷單獨分組而不是將它們放入 一個載荷集中。此外，您可以想分析特定的載荷，而不想分析其他載荷。

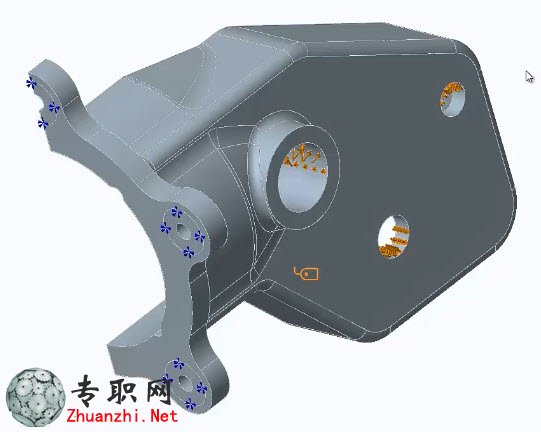

在此示例中，將會使用變速箱元件。可以看到，“模型樹”中顯示有三種載 荷。與任何疲勞分析一樣，您需要定義具有疲勞準則集的材料。右鍵單擊 Material Assignment1 并選擇“編輯定義”(Edit Definition)，以打開“材料分配”(Material Assignment) 對話框來查看所分配的材料。單擊“更多”(More)打開“材料”(Material) 對話框。在“模型中的材料”(Materials in Model) 下選擇 材料。在此示例中，選擇 GRAY_CAST_IRON 并單擊“確定”(OK)，以打開“材 料定義”(Material Definition) 對話框。在此對話框的“疲勞”(Fatigue) 區域中，定義“統一材料法則 (UML)”(Unified Material Law (UML))。在“材料類 型”(Material Type) 框中，材料列表中新增了“其他”(Other)。在“表面粗糙 度”(Surface Finish) 框中，粗糙度列表發生更新。如果使用之前的版本處理 模型，則需要進行轉換。如果出現上述情況，將出現一條警告，指示模型中定義的一些表面粗糙度不再受支持。系統會提示您提供“失效強度衰減因 子”(Failure Strength Reduction Factor) 以考慮這些粗糙度。定義完材料并對 其應用后，單擊“確定”(OK)    關閉多個對話框。需要運行的第一個分析為靜態分析。單擊“分析和研究”(Analyses and Studies) 打開“分析和設計研究”(Analyses and Design Studies) 對話框。在此 示例中，可以看到分析 Gearbox 已完畢。單擊“文件”(File) ▶ “新建疲勞分 析”(New Fatigue) 運行疲勞分析。“疲勞分析定義”(Fatigue Analysis Definition) 對話框中有一些變化。首先顯示的是“前一分析”(Previous Analysis) 選項卡，緊接著是“載荷歷史”(Load History) 選項卡。在“前一分 析”(Previous Analysis) 選項卡上，可以看到其中列出了模型的載荷集。對于 此示例，選擇三個載荷集，然后單擊“載荷歷史”(Load History) 選項卡，在此 定義“所需強度”(Desired Endurance)。對于此示例，“所需強度”(Desired Endurance) 設置為 2e+5。接下來，定義各載荷集的載荷標準。在“載荷 集”(Load Set) 框中，選擇載荷。選擇“振幅類型”(Amplitude Type)，例如“零值-峰值”(Zero-Peak)。針對模型中的各載荷集完成此操作。單擊“確 定”(OK)，然后從“分析和設計研究”(Analyses and Design Studies) 對話框運 行該分析。分析完成后，可查看結果。在此示例中，可查看“對數壽命”(Log Life) 的疲勞條紋圖。在“結果”(Results) 窗口中，可看到大部分模型的“對數 壽命”(Log Life) 為 20。這意味著裂縫開始前，將經過 10 的 20 次方個循環。可查看模型及具有較低的已定義“對數壽命”(Log Life) 的區域。為了更好地理 解，您可以選擇圖例并輸入一個值，例如   15。這樣會從第一個到最后一個 重新分發等級，以便您可以更準確地確定模型中存在潛在問題的位置。此增強功能可以提高對具有多個載荷的模型的分析能力以及確定設計的預期 壽命的能力。
