結果窗口中存在一個新的“對象-操作”工作流。可直接在“圖形”窗口中選擇常 用命令并在結果窗口中查詢結果。
用戶界面位置：單擊“原始點”(Home) ▶ “Simulate 結果”(Simulate Results)。

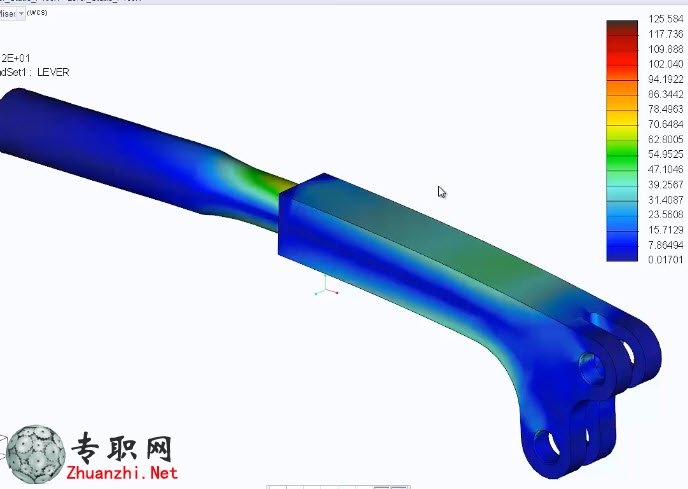

結果窗口得到了改進，可支持適用于多個常用操作的“對象-操作”工作流。 以往，您必須首先從功能區中選擇工具。現在，只需單擊鼠標右鍵即可訪問 這些工具，或者可直接在“圖形”窗口中選擇對象。例如，可直接在“圖形”窗 口中編輯圖例。如果在圖例中選擇了   117.736，則可立即輸入新值。鍵入 100  后，系統會提示您以下問題：“是否以線性方式從第一個到最后一個重新 分發等級?”(Do you want to redistribute levels linearly from first to last?)。如 果您單擊“是”(Yes)，則圖例及模型上對應的條紋圖均會發生更新。此外，右 鍵單擊圖例時，可選擇以下命令：
•“連續色調”(Continuous Tone)
•“顯示視圖最小值與最大值”(Show View Min Max)
•“最小值與最大值之間的比例”(Scale Between Min Max)
•“重置”(Reset)
•“反向顏色比例”(Invert Color Scale)
•隱藏或者，您可以單擊“格式”(Format)，然后從“圖例”(Legend)組中選擇“編 輯”(Edit)。當將指針置于“圖形”窗口中時，單擊鼠標右鍵即可訪問以下所列 命令：
•動態查詢
•模型最大值
•視圖最大值
•“編輯”(Edit)
•“全屏”(Full Screen)
•“新建切割/封閉曲面”(New Cutting/Capping Surface)
•新建注釋
•“顯示圖例”(Show Legend)


例如，右鍵單擊“圖形”窗口，然后選擇“模型最大值”(Model Max)。“模型最大 值”(Model Max) 會立即顯示在“圖形”窗口中。還可通過功能區中的命令執行 相同的操作。如果需要編輯“結果窗口定義”(Result Window Definition)，可雙 擊“圖形”窗口打開“結果窗口定義”(Result Window Definition) 對話框，而無 需在功能區中單擊“編輯”(Edit)。請注意，兩個列表均位于“圖形”窗口的左上方。可使用這些列表為模型結果選擇不同的數量類型。在這些列表中更改您 的選擇時，更新結果會立即顯示在“圖形”窗口中。從而使查詢模型變得更為容易。您不再需要在“結果窗口定義”(Result Window Definition) 對話框中編 輯顯示。這些增強功能提高了“結果”(Results)      窗口的可用性，可幫助您更高 效地檢查分析、驗證設計和識別模型中需要改進的區域。
