全自動機IC芯片燒錄程序自動寫入設備可做貼片和插件機3D模型_proe設計_Asm/Prt/step下載

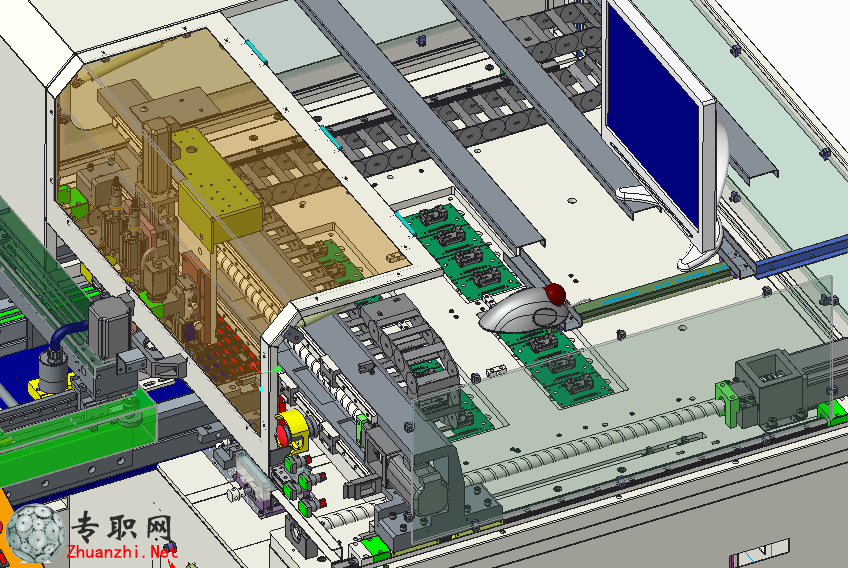

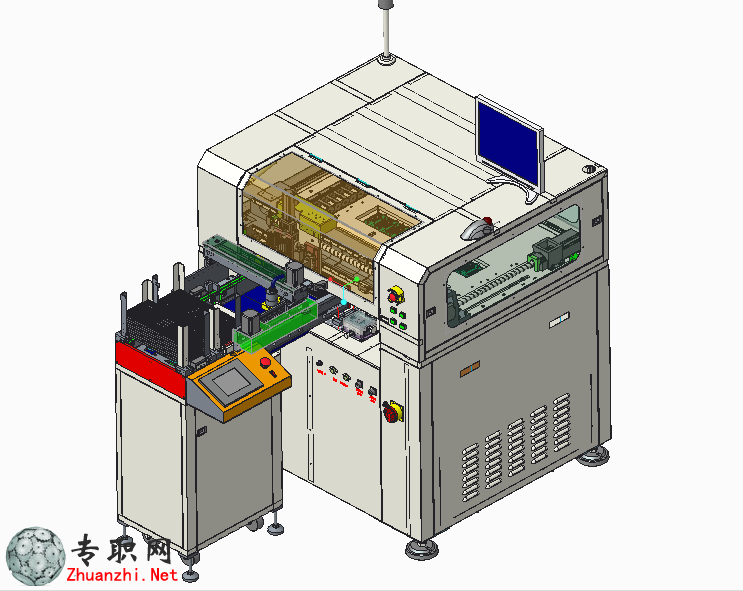

全自動機IC芯片燒錄程序自動寫入設備可做貼片和插件機3D模型，一套全自動的IC芯片程序自動寫入設備，該設備的主要功能是把程燒錄到IC芯片以及其它的芯片中，設備有X Y Z Z軸W W四軸組成，也就是說有倆個Z軸做上下運動，每個Z軸都是單獨的，還有倆個旋轉軸分別帶動吸嘴進行旋轉校正角度，XY結構類似于貼機運動速度非常快由一個400W和750W的伺服電機和絲桿傳動，設備內部有4組燒錄器同時進行程序的寫入工作，設備前面的料盤上料機是給設備供料的，那這個四軸機械手就是從設備前面的供料機的料盤中吸取產品的燒錄器中的，所有結構和運動方式都是防貼片機設計的，供料機可一次疊20盤料供設備運行，疊料結構有倆組最外面這一組是用于放有物料的料盤，靠設備里面這一組是給空盤自動流出來時氣缸頂起來回收空盤用的，設備總裝圖名稱是：PG17-000000-01 設備為無人化作業結構和設計思路都是非常不錯的，圖紙完整這套供料機也是可以學到很多東西，有類似的設備可以借鑒這些結構使用，歡迎大家下載這里有最好最完整套的圖紙質量是最好謝謝。
