可輕松更改圖元顏色并在以后的會話中使用這些顏色。
用戶界面位置：單擊“文件”(File) ▶ “選項”(Options) ▶ “系統顏色”(System Colors)，然后在“模擬圖元顏色”(Simulation Entity Colors) 下進行選擇。

可更改 PTC Creo Simulate 圖元的顏色。圖元被分為以下所列類型：
•“建模圖元”(Modeling Entity)
•“載荷和約束”(Load and Constraint)
•“AutoGEM 和 FEM Mesh”(AutoGEM and FEM Mesh)
•“雜項”(Miscellaneous)
•“Simulate 結果”(Simulate Results)
在“建模圖元”(Modeling Entity) 下，例如，可更改 “殼”(Shell)、“梁”(Beam)、“質量”(Mass)、“裂縫”(Crack)、“焊縫”(Weld)      等的 顏色。

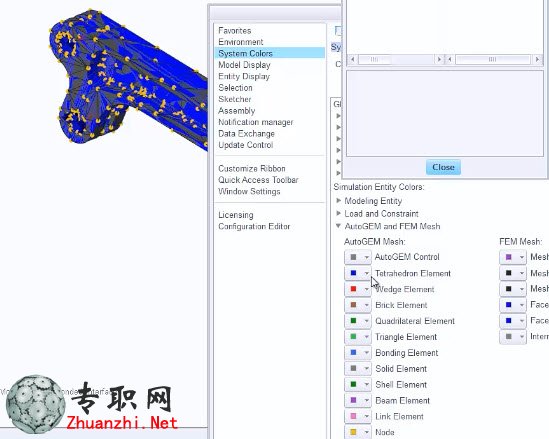

在此示例中，如果網格化對象，則會在“圖形”窗口中顯示代表實體網格元素 的顏色。單擊“文件”(File) ▶ “選項”(Options) ▶ “系統顏色”(System Colors)，之后在“AutoGEM 和 FEM Mesh”(AutoGEM and FEM Mesh) 下將顯示當前代 表“楔元素”(Wedge Element) 和“磚元素”(Brick Element) 的顏色。如果您在 “PTC Creo Simulate 選項”(PTC Creo Simulate Options) 對話框中更改這些顏色，則模型中的顏色也會隨即更改。要保留新顏色且要在以后的會話中查 看這些顏色，請單擊“確定”(OK)。可根據自己的偏好自定義環境。
