從圖中的模型樹上，我們可以看出鐵環網是由一個旋轉+一個陣列特征完成的。再觀察鐵環網的結構可知，陣列是由基礎零件向兩個方向遞增的，且遞增的同時，還伴隨著一個90度的角度交替變化。因此我們可以知道：在Creo2.0中實現此陣列共需要四個驅動尺寸，分別是X方向的位置尺寸、角度尺寸，以及Y方向的位置尺寸、角度尺寸。

分析得出完成陣列所需要的四個驅動尺寸后，擺在我們面前的問題就是：如何在一個旋轉中去創建這個四個尺寸呢？

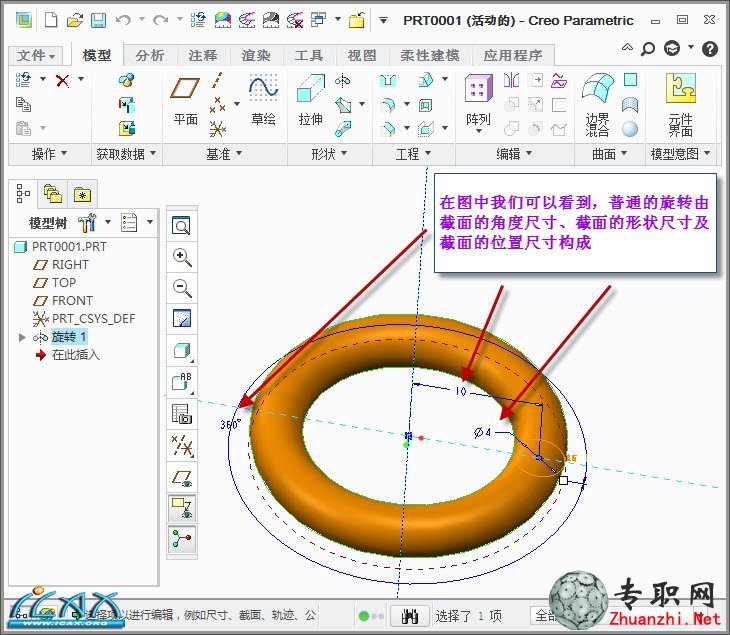

我們知道，通常情況下的旋轉特征中只有一個截面的旋轉角度尺寸和截面的形狀、位置尺寸。但對于本例來說，這幾個尺寸都不能滿足做為驅動尺寸的要求。因此，要想創建符合要求的驅動尺寸，我們還需要對“旋轉特征”做些【特征操作】。

下面和大家分享下具體的操作步驟：

首先旋轉出基礎零件

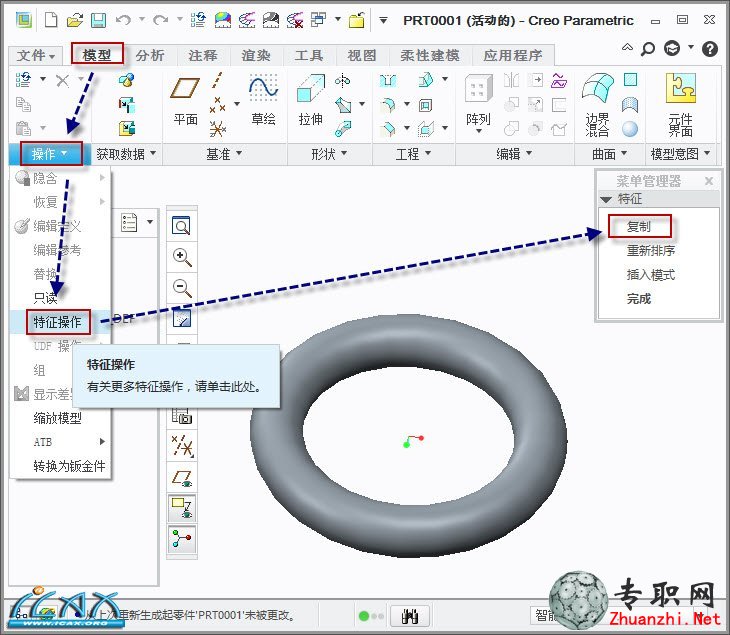

接著在基礎零件（旋轉1）上創建出所需要的驅動尺寸，這里就要用到【特征操作】中的【復制】

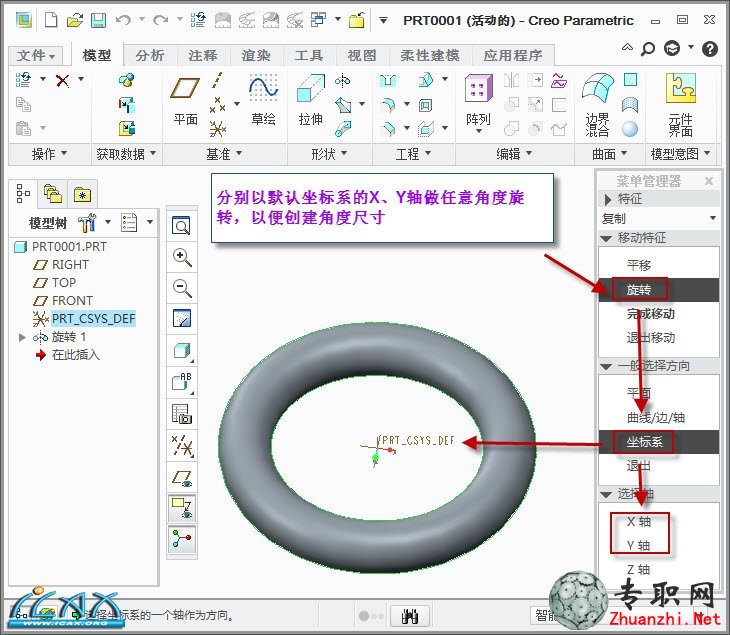

創建X、Y方向旋轉的角度尺寸。（注意這里的順序：先創建角度尺寸，然后創建位置尺寸。如果順序調換后，就會產生凌亂的父子關系，從而得不到想要的陣列效果）

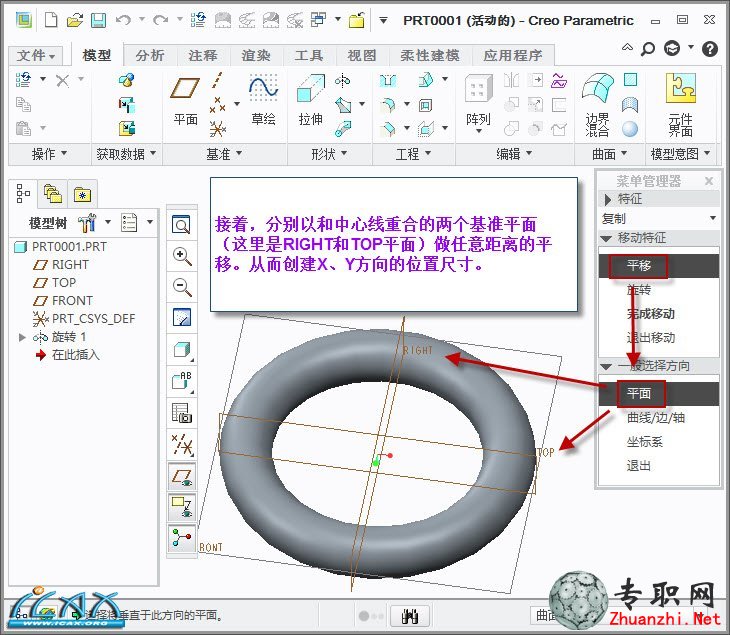

創建X、Y方向的位置尺寸。

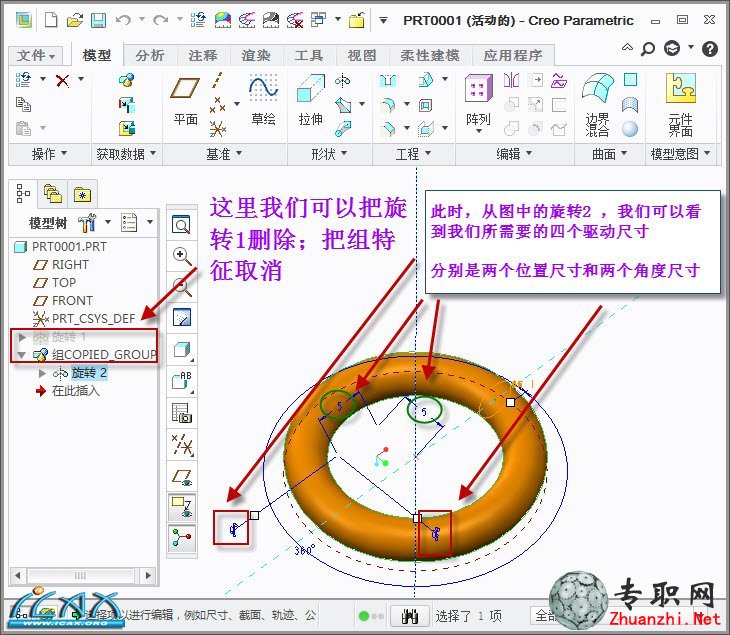

復制后的基礎零件（旋轉2）上就能看到我們想要的四個驅動尺寸（此時我們可以把“旋轉1”刪除掉，再把“旋轉2”從組特征中分解出來）

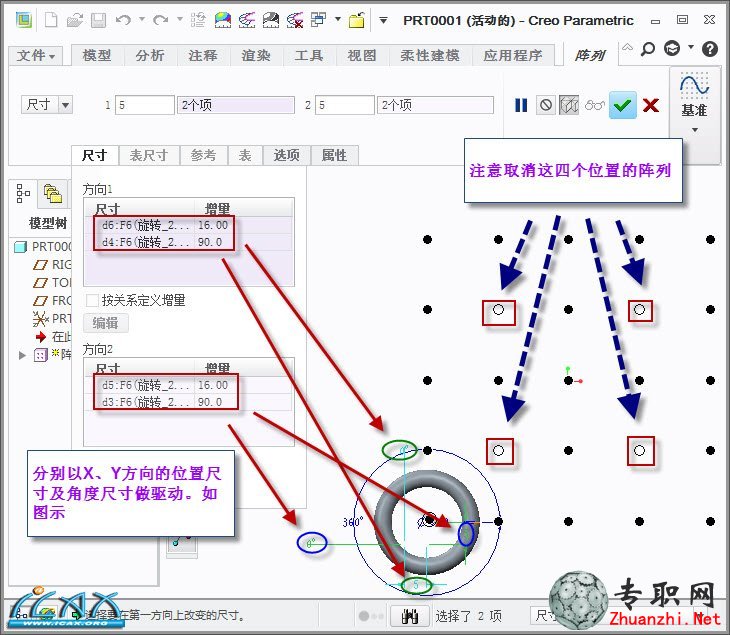

用尺寸陣列的方式進行陣列

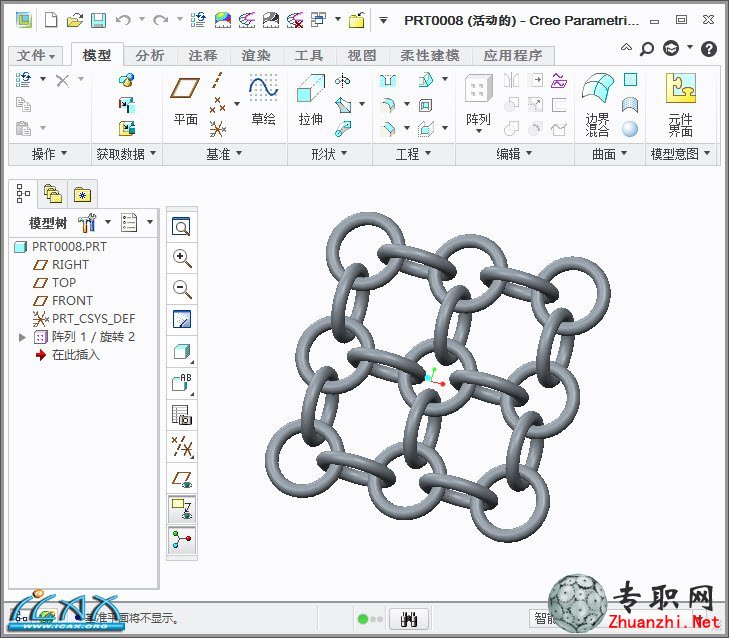

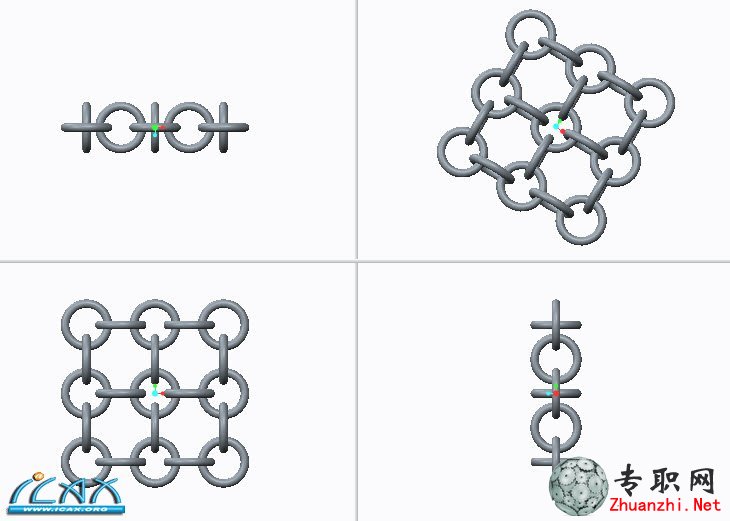

最終效果
