題目： 在Creo中凌形的公轉與自轉陣列
要求：
1.尺寸無要求，比例及效果相同即可。
2.使凌形隨橢圓做旋轉陣列。
3.陣列個數為24個。
4.貼如下圖示動態正視圖。
5.一個陣列完成。
要求：
1.尺寸無要求，比例及效果相同即可。
2.使凌形隨橢圓做旋轉陣列。
3.陣列個數為24個。
4.貼如下圖示動態正視圖。
5.一個陣列完成。
題目說明：模擬地球在沿太陽作公轉及自轉時，每個小時所處的狀態。
分析題意，我們可以知道此題目的兩個關鍵點是公轉與自轉。即凌形在隨橢圓旋轉的同時還需要以自身中心做旋轉。因此陣列的驅動尺寸應該是由有兩個角度尺寸組成。
抓住這個來個關鍵點后，作圖思想自然就清晰了，下面演示下具體操作步驟：

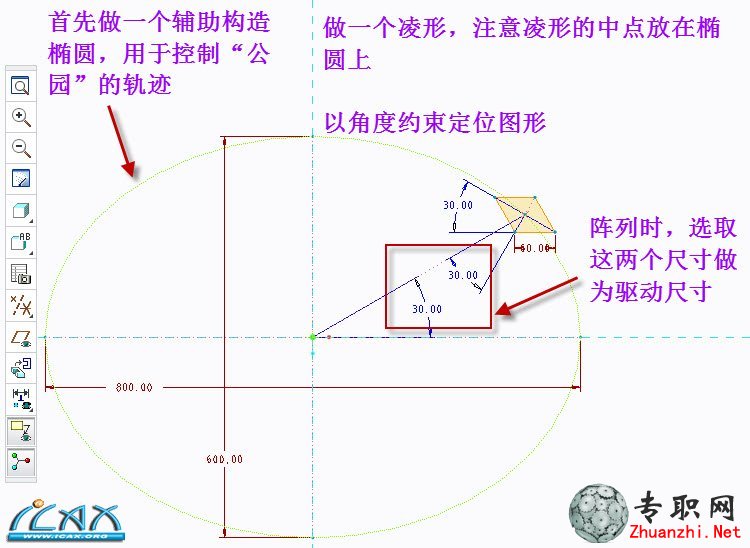

首先進入草繪，繪制輔助圓及兩個必要的驅動角度尺寸

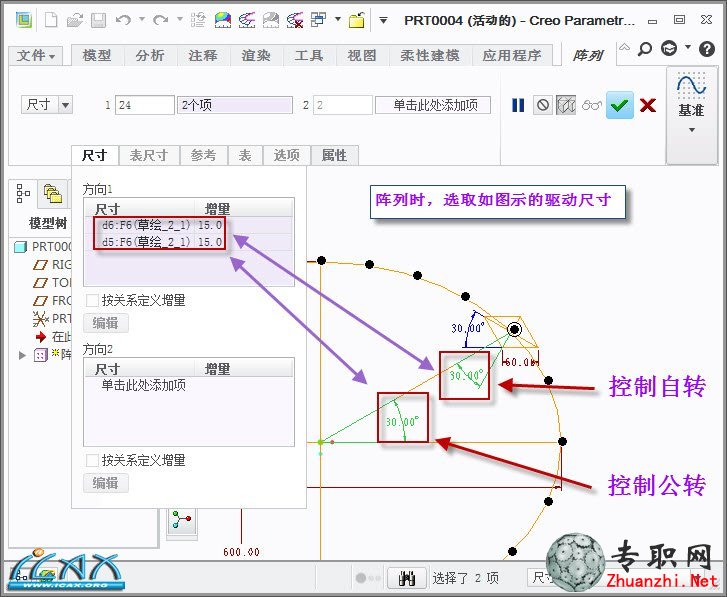

對草繪進行按尺寸陣列，選取上步繪制的兩個尺寸做為驅動尺寸即可

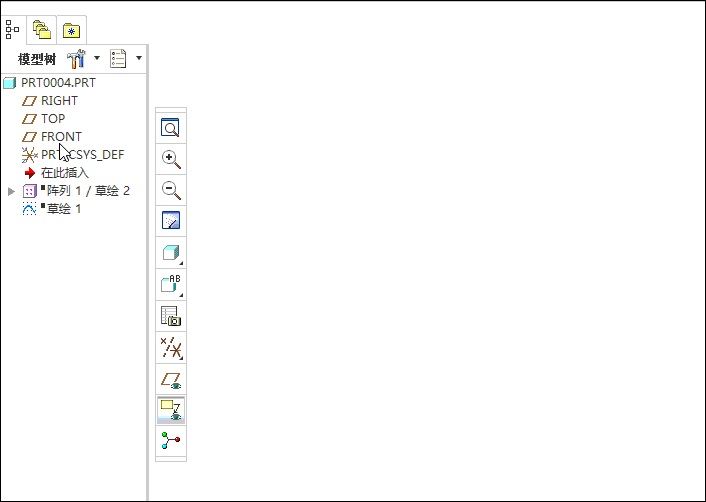

最終效果圖
