Creo3.0“凹模”工具的工作流得到了改進,Creo 3.0 鈑金設計視頻教程下載
“凹模”(Die Form) 工作流實現現代化,與“凸模”(Punch Form) 工具的工作流 一致。
用戶界面位置:打開鈑金件,然后單擊“模型”(Model) ▶ “成型”(Form) ▶ “凹 模”(Die Form)。

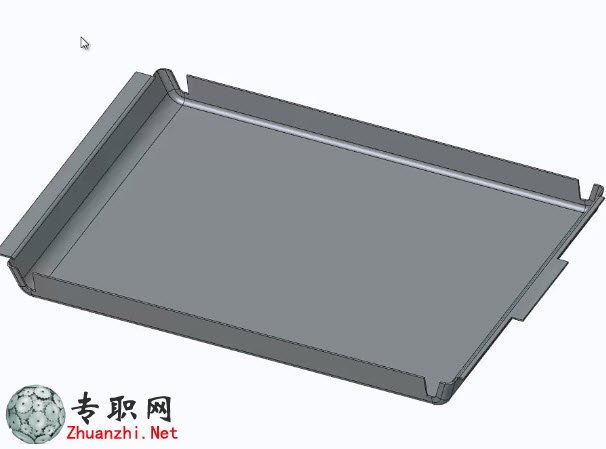

與“凸模”(Punch Form) 工具類似,“凹模”(Die Form) 工具可創建為從屬合并 或具有改變成型的選項的獨立繼承,這具體取決于參考模型。除了裝配約束 之外,還可以將凹模參考零件快速放置為曲面上坐標系,或使用元件界面進行快速放置。默認情況下,如果參考模型已配置坐標系元件界面,則可選擇 曲面和兩個偏移參考來將成型放置為曲面上坐標系。您可以修改壓鑄模形狀曲面 (即使您尚未在成型模型中定義這些曲面,系統也會自動找到它們),然后選取要排除的壓鑄模模型曲面。還可以將參考模型設計成支持多個鈑金件 厚度,這是因為可在特征而非參考模型中添加倒圓角。您還可以使用元件界 面放置凹模。要執行上述操作,請將放置類型切換為元件界面,然后放置成 型,使其與已定位的坐標系重合。可創建參考坐標系草繪的點陣列。查看用于創建這些成型的參考模型。請注意可將成型放置為曲面上坐標系或通過元 件界面放置成型的坐標系元件界面。另請注意可用于定義參考模型的壓模曲 面和排除曲面的鈑金件“注釋特征”(Annotation Feature)。
