Creo3.0“折彎-止裂槽”功能有改進, Creo 3.0 鈑金設計視頻教程下載
“折彎”(Bend) 工具中的折彎止裂槽處理功能得到了改進。
用戶界面位置:打開鈑金件,然后單擊“模型”(Model) ▶ “折彎”(Bend) ▶ “止裂槽”(Relief)。

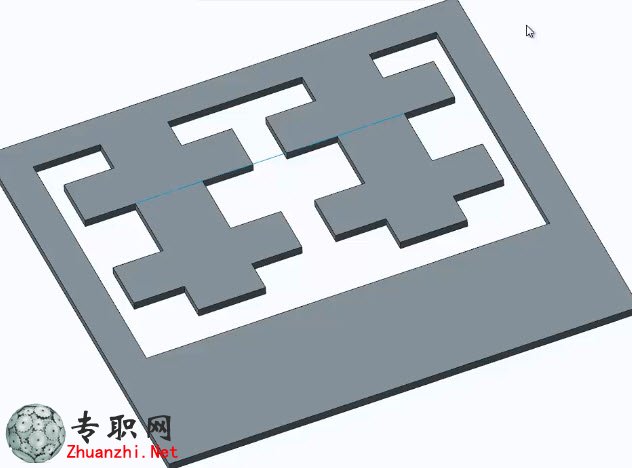

折彎止裂槽將自動放置在折彎線的端點處,且可以根據需要沿折彎線放置。 這意味著可以方便快速地將現有壁的一部分折進凸耳中。止裂槽的默認類型為“[扯裂]”([Rip])。當修剪折彎線的端點時,扯裂止裂槽將自動置于折彎線的 端點處。無論您在“止裂槽”(Relief)對話框中指定了哪種止裂槽,它都會自動 進行放置。例如,您可以將止裂槽更改為“長圓形”(Obround),或將一側止裂 槽更改為“無止裂槽”(No relief)。如果選擇了“無止裂槽”(No relief),則折彎止 裂槽將延伸至零件邊。“折彎”(Bend)工具得到了增強,可根據需要沿折彎線 創建折彎止裂槽,以便能夠利用更少的特征更快地創建設計。您可以指定延 伸超出折彎線的止裂槽定義,且這些折彎止裂槽將自動置于折彎凸耳的各 側。之前,此過程需要創建多個特征。

“折彎”(Bend) 工具中的折彎止裂槽處理功能得到了改進。
用戶界面位置:打開鈑金件,然后單擊“模型”(Model) ▶ “折彎”(Bend) ▶ “止裂槽”(Relief)。
折彎止裂槽將自動放置在折彎線的端點處,且可以根據需要沿折彎線放置。 這意味著可以方便快速地將現有壁的一部分折進凸耳中。止裂槽的默認類型為“[扯裂]”([Rip])。當修剪折彎線的端點時,扯裂止裂槽將自動置于折彎線的 端點處。無論您在“止裂槽”(Relief)對話框中指定了哪種止裂槽,它都會自動 進行放置。例如,您可以將止裂槽更改為“長圓形”(Obround),或將一側止裂 槽更改為“無止裂槽”(No relief)。如果選擇了“無止裂槽”(No relief),則折彎止 裂槽將延伸至零件邊。“折彎”(Bend)工具得到了增強,可根據需要沿折彎線 創建折彎止裂槽,以便能夠利用更少的特征更快地創建設計。您可以指定延 伸超出折彎線的止裂槽定義,且這些折彎止裂槽將自動置于折彎凸耳的各 側。之前,此過程需要創建多個特征。
