您可以即時定義刀具軸，并使用拖動器在外側輪廓上定義進刀點和退刀點。
用戶界面位置：單擊“銑削”(Mill) ▶ “銑削”(Milling) ▶ “切割線銑削”(Cut LineMilling)。

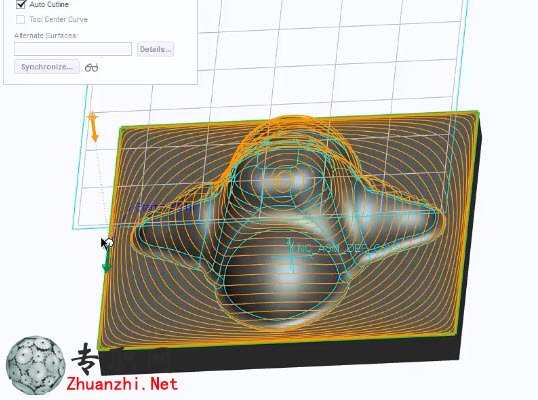

在用戶界面中，“切割線銑削”(Cut Line Milling) 與“曲面銑削”(Surface Milling)是彼此獨立的。在此示例中，之前已創建一條切割線，這樣，在“模型樹”中選擇該切割線，然后單擊“銑削”(Mill) ▶ “銑削”(Milling) ▶ “切割線銑削”(Cut Line Milling)。單擊“切割線”(Cut Lines)，然后選中“自動切割線”(Auto Cutline) 復選框來自動創建切割線的內側和外側定義。在“切割線銑削”(CutLine Milling) 選項卡中，單擊   預覽結果。如果看到的不是您預期的結 果，則可轉至“參數”(Parameters)，然后進行一些更改�？稍�“圖形”窗口中 預覽更改結果。再次單擊“切割線”(Cut Lines)，然后選擇“內部切割線”(Inner Cutline)。在“圖形”窗口中，請注意與內部切割線相關的小拖動器。您可以將之前自動創建的中心點拖動到一個新位置。如果單擊“外部切割線”(Outer Cutline)，則“圖形”窗口中將出現另一個控件，您可以使用該控件來控制刀具開始切削材料的位置。

定義 5 軸切割線時，可以控制軸。單擊“軸控制”(Axis Control)。默認情況 下，切割線垂直于曲面，但如果選擇了“所在位置”(At a Location)，則您可以使用拖動器選擇不同的位置點。在“圖形”窗口中控制刀具的“引導角”(Lead Angle) 和“傾斜角”(Tilt Angle)。您可以即時定義所需數量的刀具軸來控制刀 具的傾斜情況。
