Creo3.0 軌跡銑削的使用方法   NC加工制造視頻教程下載
從一個入口即可點訪問基于軌跡的刀具路徑。因此您可以輕松地定義刀具路 徑，在刀具路徑間切換。您可以即時定義刀具軸，然后在工作時，在“圖形” 窗口中查看定義結果。
用戶界面位置：單擊“銑削”(Mill) ▶ “軌跡銑削”(Trajectory Milling)。
通過一個命令即可創建 3 軸、4 軸和 5 軸軌跡刀具路徑。

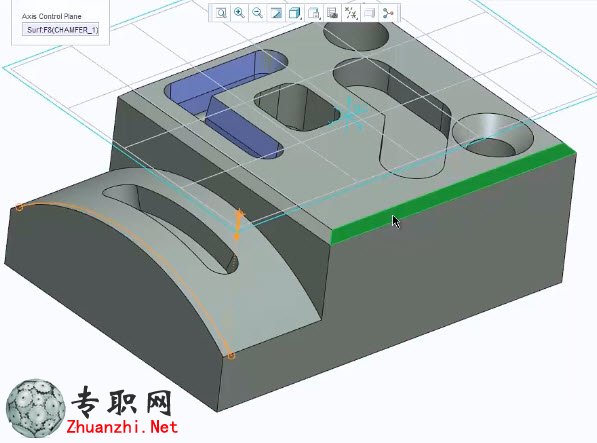

單擊“銑削”(Mill) ▶ “軌跡銑削”(Trajectory Milling) 打開“軌跡”(Trajectory) 選項 卡。在“軌跡”(Trajectory) 選項卡中，從最左邊的框中選擇 3 軸、4 軸或 5 軸 加工。默認為 3 軸加工。例如，您可能要從刀具列表中選擇球端銑削，例如 BEM_4，然后單擊“刀具運動”(Tool Motions) ▶ “曲線切削”(Curve Cut) 打開 “曲線切削”(Curve Cut) 對話框。選擇曲線，然后從“曲線切削”(Curve Cut) 對話框設置選項，例如“偏移切削”(Offset Cut) 和“待加工側”(Side to Machine) 以獲得所需的刀具路徑。然后，單擊“確定”(OK) 創建 3 軸軌跡。要將此刀具 路徑從 3 軸軌跡更改為 4 軸軌跡，請選擇 4 軸加工。請注意，“軸控制”(Axis Control)      選項卡以黃色突出顯示。這表示您需要提供參數或參考，而且在此 情況下，收集器還需要一個平面。單擊“軸控制”(Axis       Control)，然后選擇平面。您選擇的平面將出現在“軸控制平面”(Axis Control Plane) 框中。打開“播 放路徑”(PLAY PATH) 對話框，然后播放路徑。可以使用選定的平面看到已 定義的 4 軸軌跡。關閉此對話框，再次單擊“軸控制”(Axis Control)，然后單 擊零件的另一個平面，這時會發現刀具軸控制起來非常容易。再次播放路 徑，使用選定平面來查看新的 4 軸軌跡。對于另一個示例，選擇 5 軸加工，然后單擊“刀具運動”(Tool Motions) ▶ “編 輯”(Edit) ▶ “軸控制”(Axis Control)。在“控制類型”(Control Type) 框中，選擇 “所在位置”(At a Location)。選擇此選項后，可以即時創建所需數量的軸來 控制刀具傾斜。為此，請先選擇曲線上的點，然后預覽刀具和刀具軸。您可 以使用定義軸的拖動器定義刀具的傾斜角與引導角。此外，還可以動態方式 查看從一個軸到另一個軸的過渡過程。單擊“確定”(OK)，然后再次播放路徑來查看結果。


使用“軌跡銑削”(Trajectory Milling) 定義拐角條件很簡單。例如，選擇 3 軸加 工，然后單擊“刀具運動”(Tool Motions) ▶ “曲線切削”(Curve Cut)。選擇曲 線，單擊“偏移切削”(Offset Cut) 復選框，然后選擇“待加工側”(Side to Machine)。從“拐角條件”(Corner Conditions) 下的“曲線切削”(Curve Cut) 對 話框中，選擇下列拐角類型之一：
•尖角
•圓角
•倒角
•環
•“直線”(Straight)
需要提供的值因所擇的拐角類型而異。如果正在創建“環”(Loop)曲線，那么 “凸半徑”(Convex Radius) 的值為正時，會將環放置在某一側；其值為負 時，會將環放置在另一側。
使用這些增強功能可以更高效地創建出更好的刀具路徑。
