用過Creo的掃描功能的朋友都知道，在掃描過程中，如果引導線的轉彎半徑小于掃描截面半徑時，掃描出來的曲面就很容易產生自交現象。

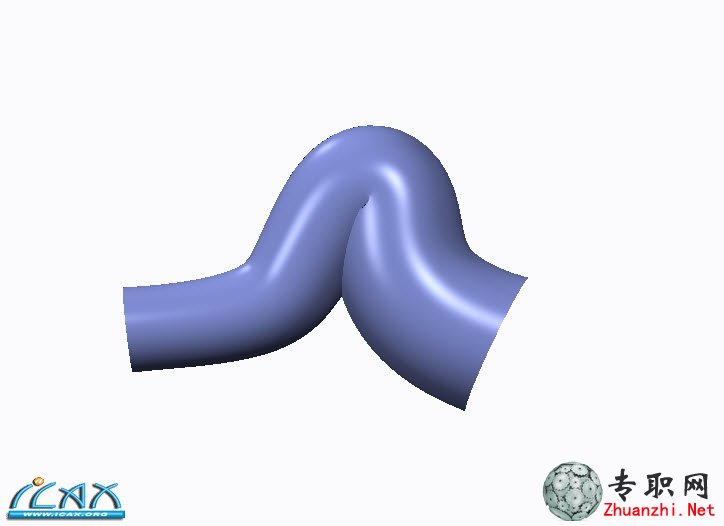

如下圖示：


要解決此種現象，最好的辦法就是增大轉彎半徑或減小截面半徑。但有時候改這兩半徑后，往往又保證不了產品的外觀。在這種情況下，我們就只能采用最基礎也最考驗功力的切補法了。

下面和大家分享下我的做法

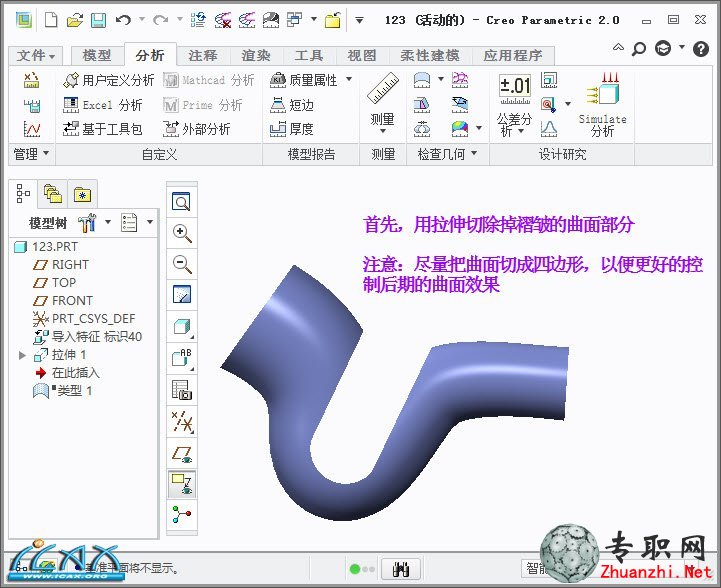

首先，用拉伸切除掉褶皺部分，此處盡量把曲面切成四邊形狀，以便后續能補出高質量的曲面。

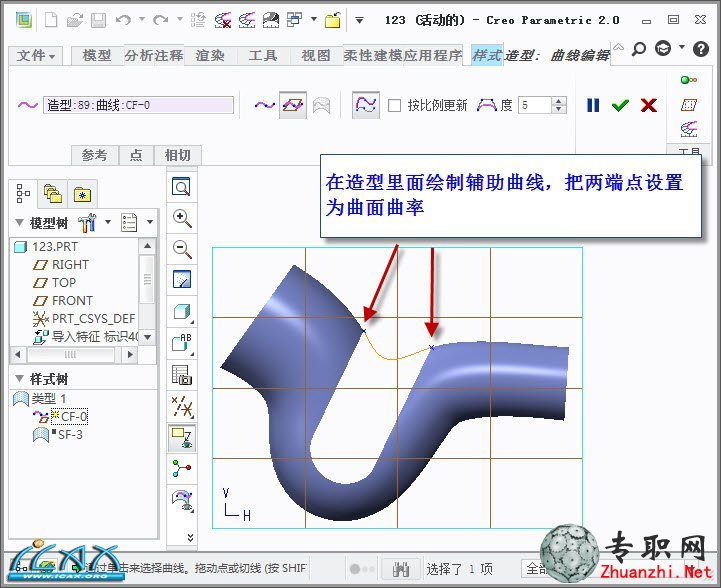

接著，在造型里面繪制輔助曲線

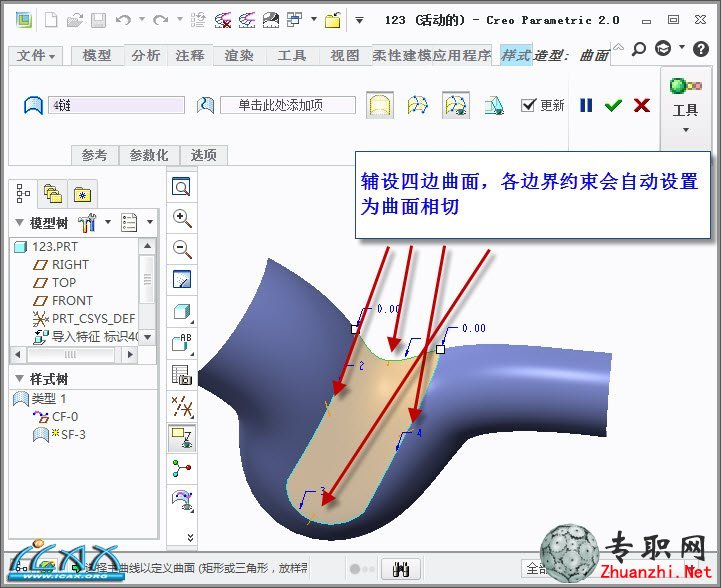

最后，把曲面補光順

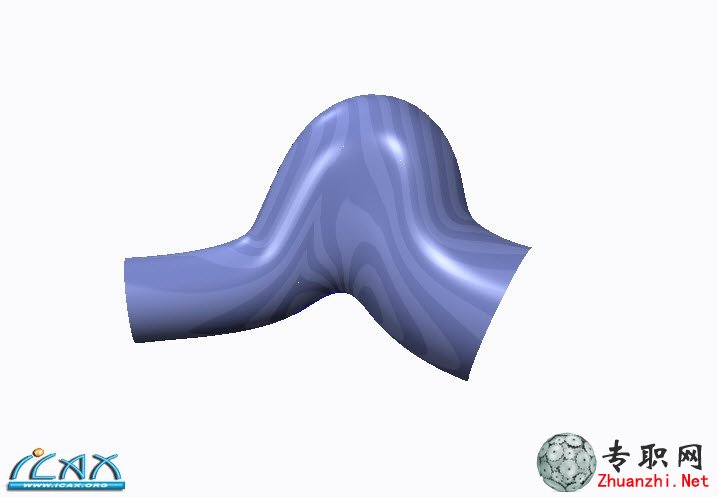

最終效果
