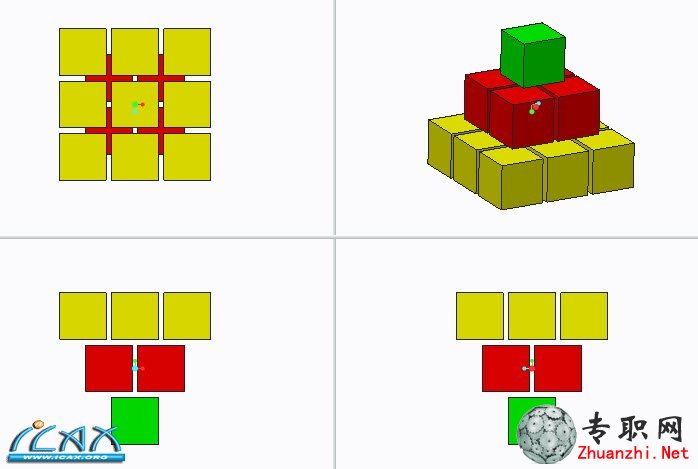

分析案例我們可以看出，底端黃色方塊相對頂端綠色方塊而言，只是發生了位置變化，也就是除了X、Y、Z方向的位置不同外，形狀是一致的。因此我們可以知道，本題的關鍵尺寸為：X、Y、Z方向的位置尺寸。
由于本題有三個方向的位置變化，而通常的尺寸陣列只能同時向兩個方向變化。因此，要想解決本題，我們應該用相對靈活的【Creo2.0表陣列】。
下面和大家分享下我的Creo2.0做法：

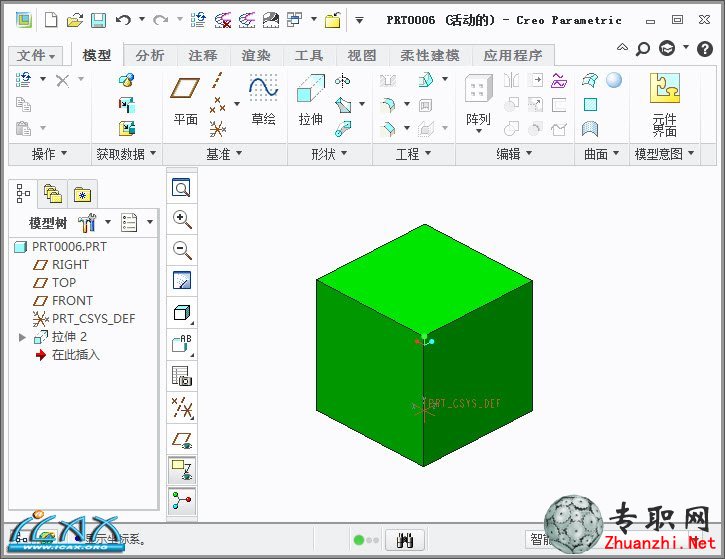

首先，拉伸出一個連長為9mm的基礎方塊

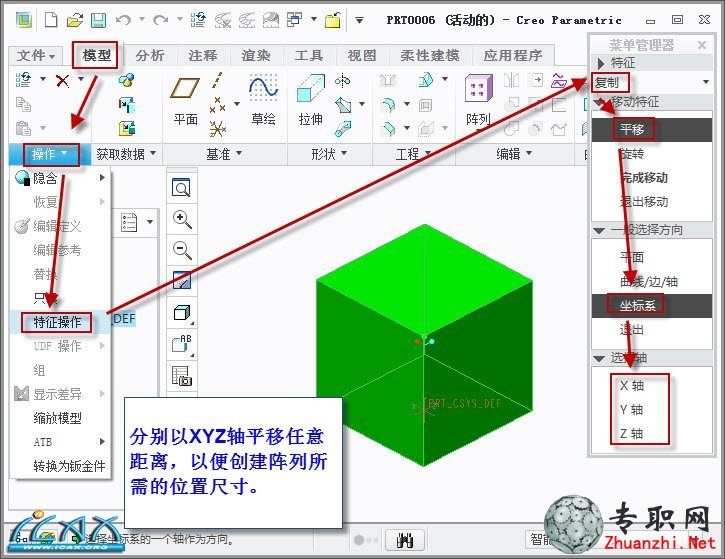

接著，用【特征操作】創建陣列所需的三個方向驅動尺寸

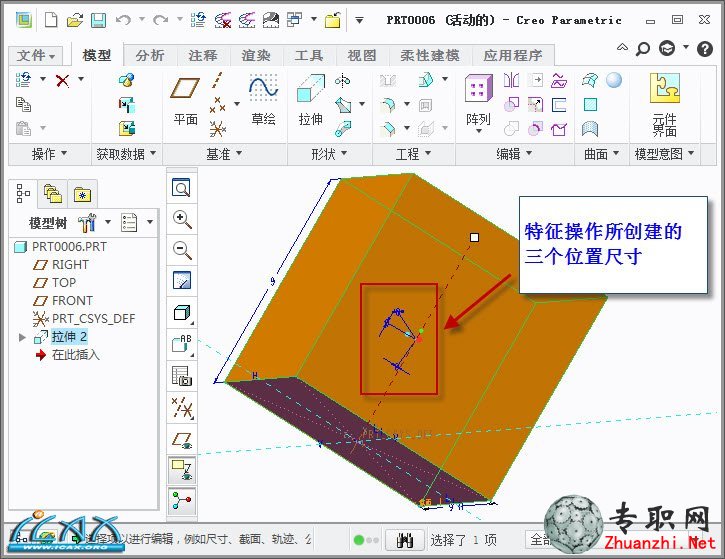

創建后的三個驅動尺寸分別是：X、Y、Z方向的平移尺寸

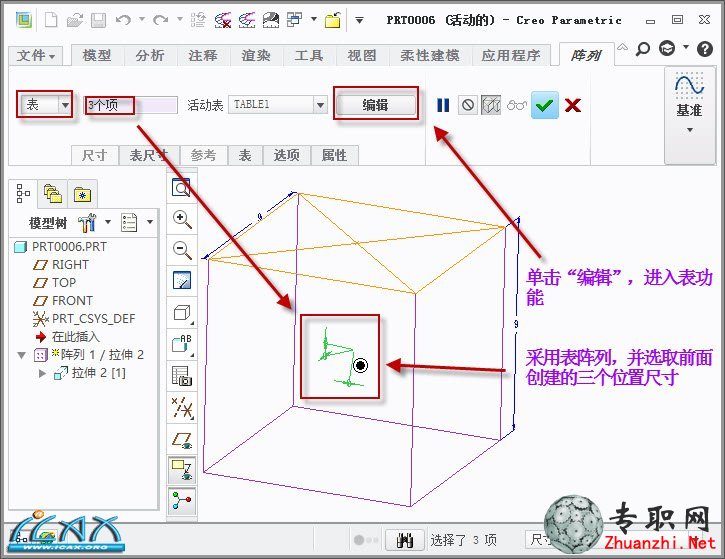

使用【表陣列】，選取上面所創建的三個驅動尺寸后，單擊“編輯”進入表功能

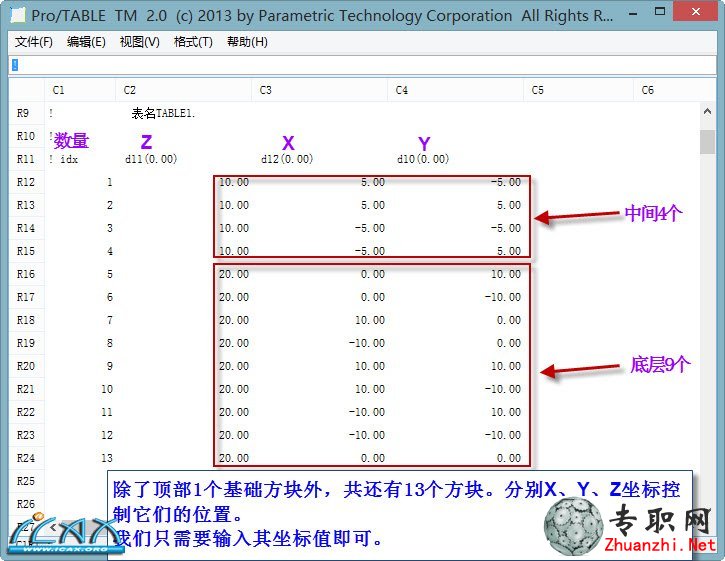

在表中輸入各位方塊的相對于坐標系（即基礎方塊）的位置尺寸后，打勾即可

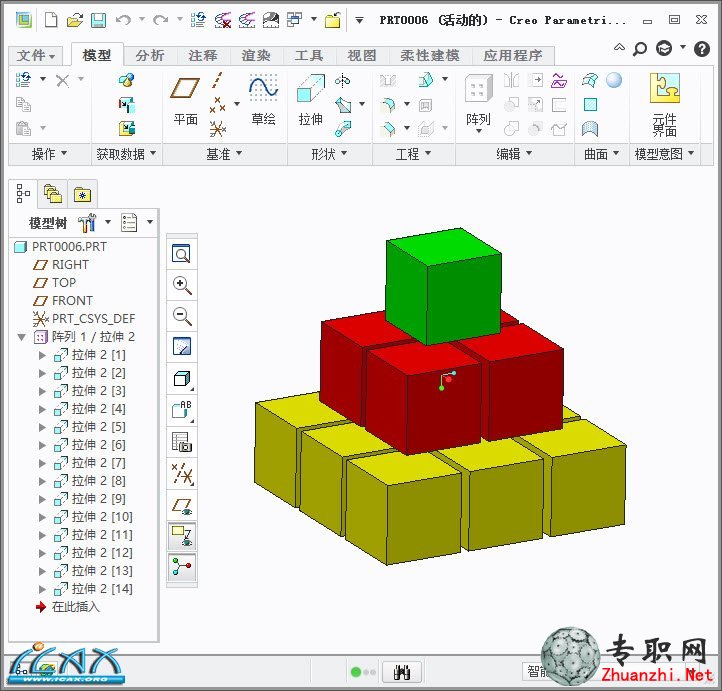

最終效果
