Creo 2.0 繪制草圖：標注尺寸

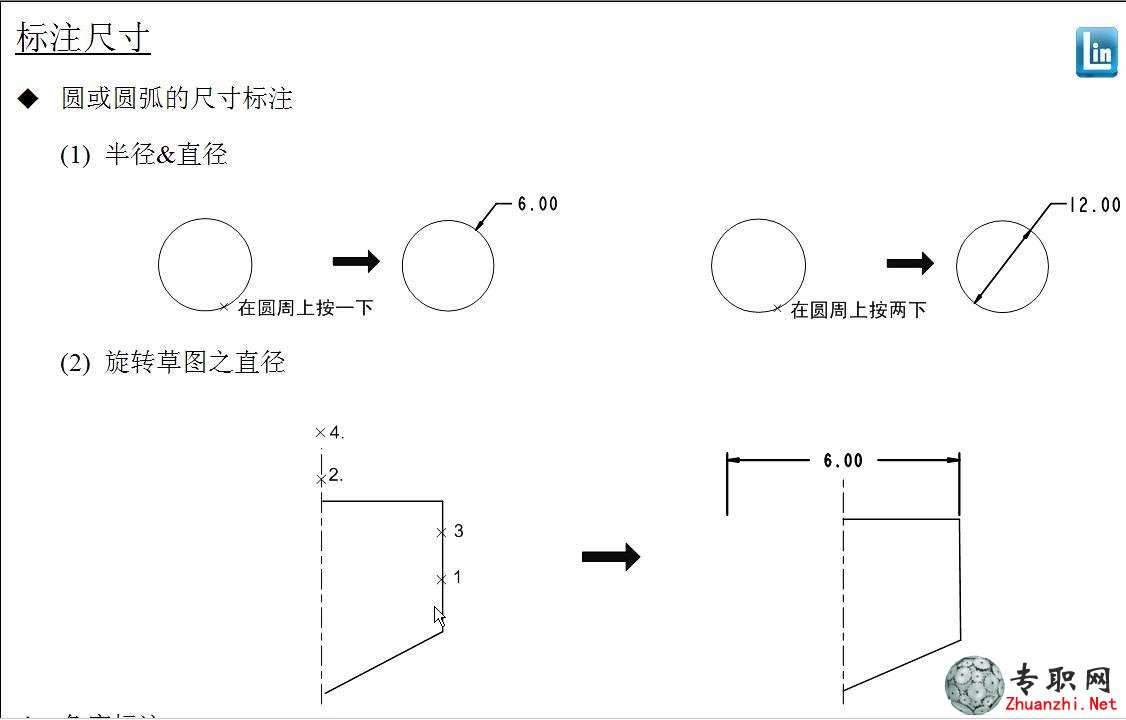

圓或圓弧的尺寸標注:(1) 半徑&直徑,(2) 旋轉草圖之直徑。
角度標注：(1)兩線段夾角，(2)圓弧長度和角度。

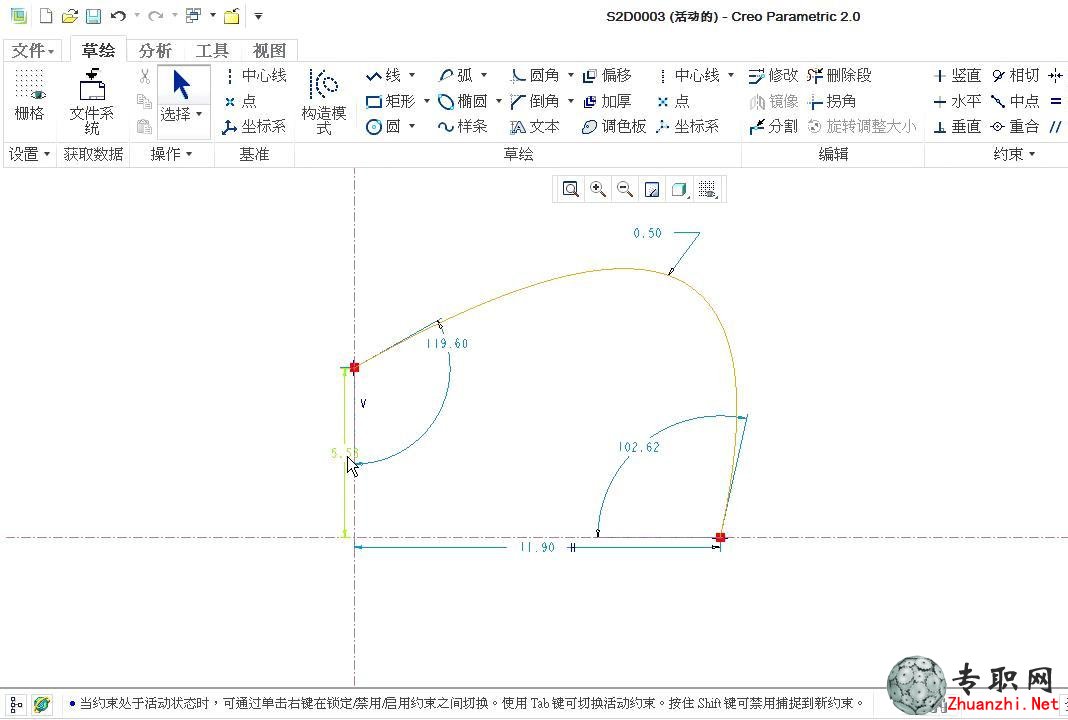

圓錐弧的尺寸標注：按 畫圓錐弧，尺寸會自動標注，包括：兩端點間之相對位置尺寸、rho值 rho值愈大，則圓錐弧越膨； rho值愈小，則圓錐弧越扁
圓錐弧的尺寸包含兩個端點的角度尺寸，若欲改變角度尺寸的標注方式，則其流程如下：(1) 選曲線，(2) 選曲線的一個端點（以做為旋轉軸），(3) 選中心線（以做為角度標注參考線），(4) 以鼠標滾輪指定角度尺寸擺放的位置

樣條曲線的尺寸標注
按樣條 ，畫出樣條曲線后，系統會自動標注曲線頭尾兩端點的相對位置尺寸，此外，我們亦可給定兩端點的角度尺寸，標注的步驟為：(1) 選曲線，(2) 選曲線的一個端點（以做為旋轉軸），(3) 選中心線（以做為角度標注參考線），(4) 以鼠標滾輪指定角度尺寸擺放的位置

除了頭尾兩端點的位置尺寸及角度外，

亦可給定插入點的座標
亦可利用坐標系來標注尺寸
（坐標系是以 坐標系 做出）
