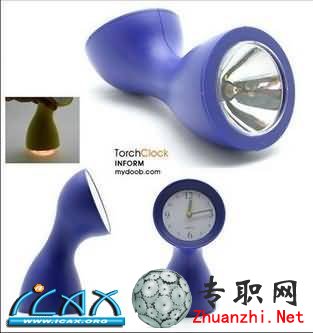

從圖中，我們可以看出，整個產品的形狀如同一個被折彎的啞鈴，兩頭大中間小。如果用一般的建模思路，就是先構線，再構面，這種方法會比較耗時點，而且產品的外觀質量，直接取決于線條的質量。而使用“骨架折彎”來做的話，出來的效果不僅會比較好控制，而且效率也會高很多。
演示下操作過程
1. 首先我們旋轉出主體的形狀

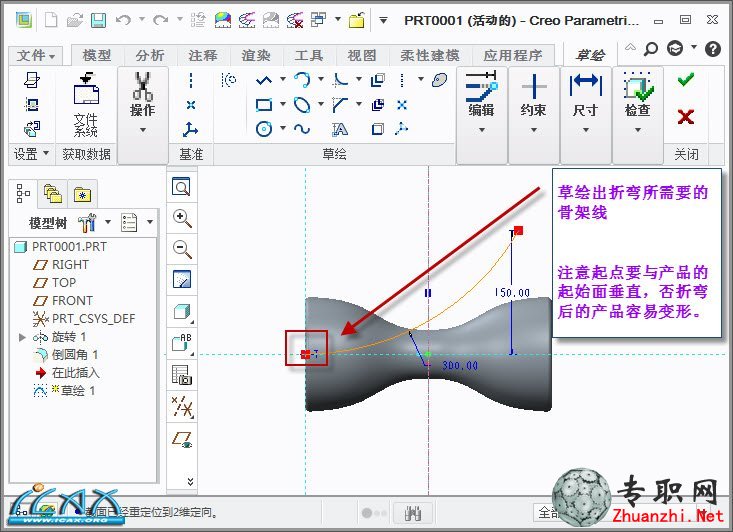

2. 草繪出折彎所需要的骨架線

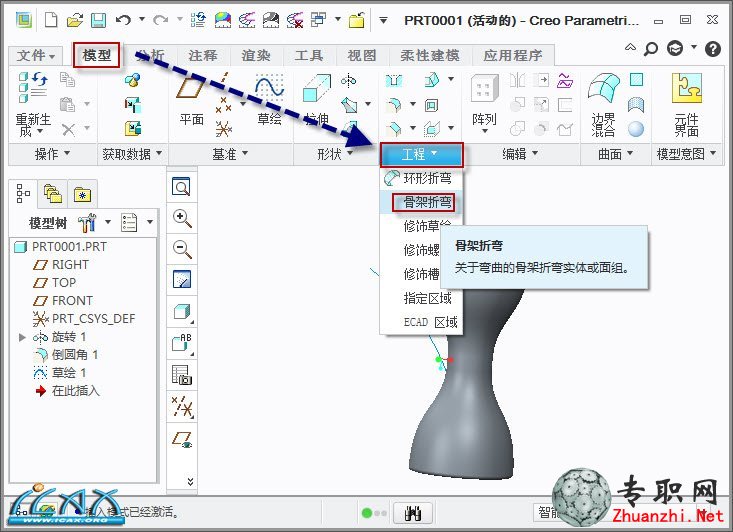

3. 接著調用“骨架折彎”

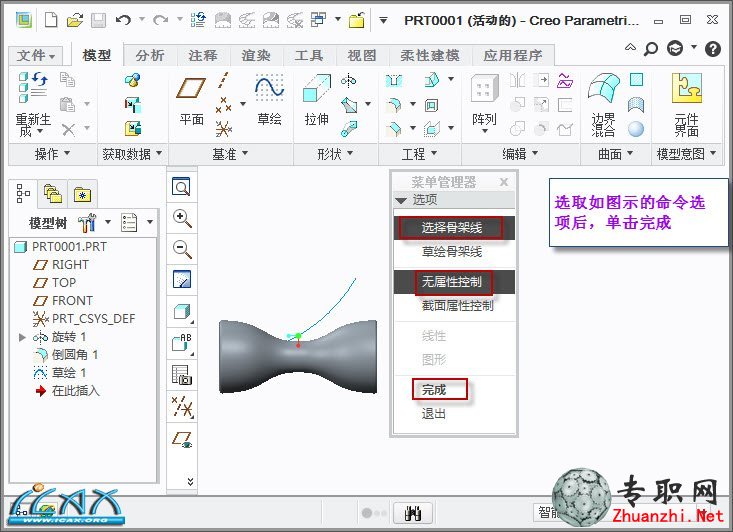

4.在彈出的屬性對話框中，默認系統的相關屬性，單擊完成。

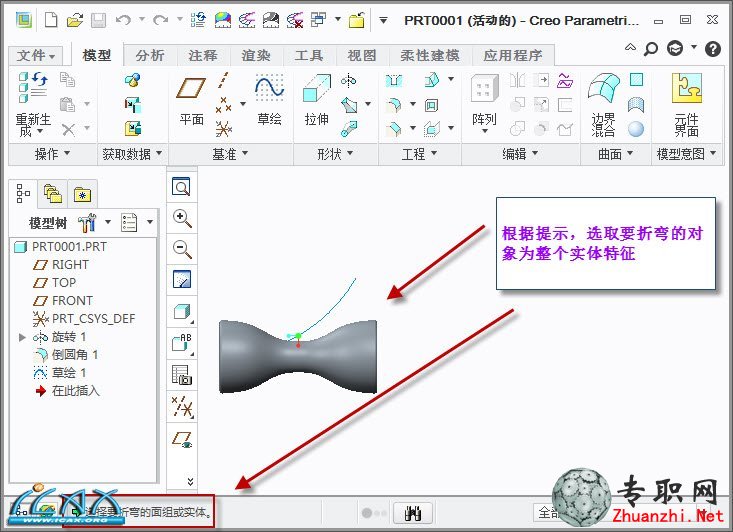

5.選取要折彎的對象

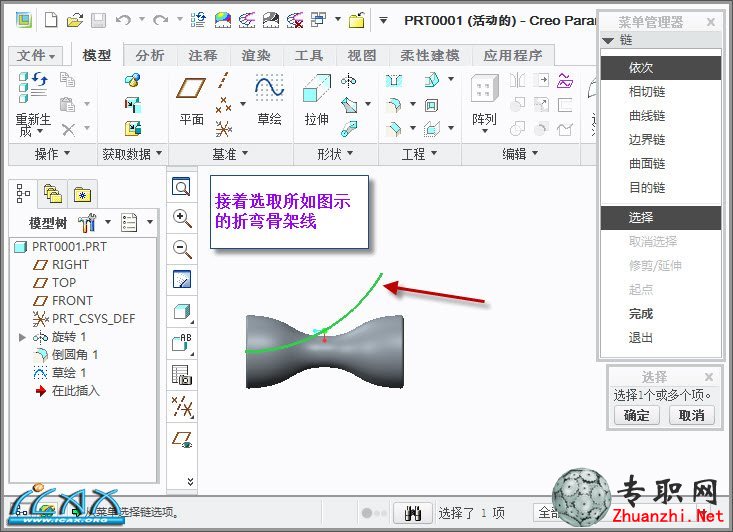

6.接著選取折彎所需要的骨架線

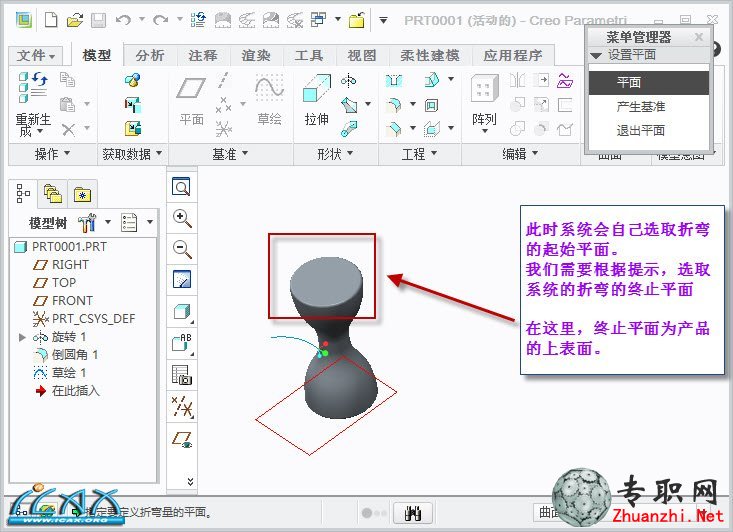

7.選取折彎的終止平面即可

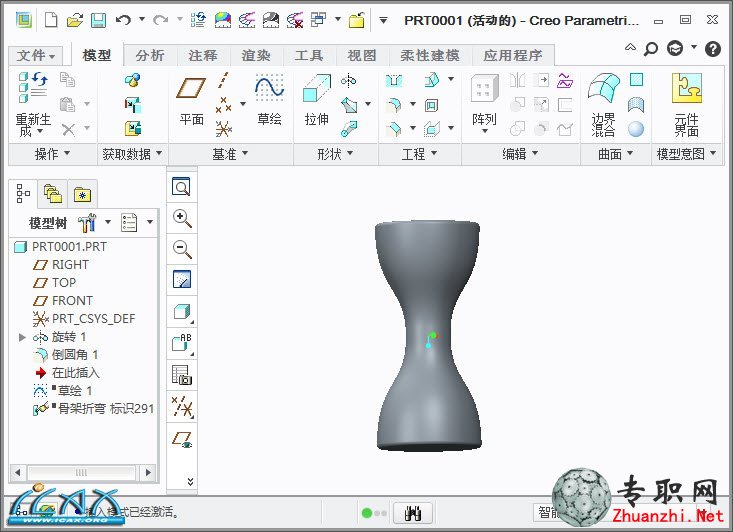

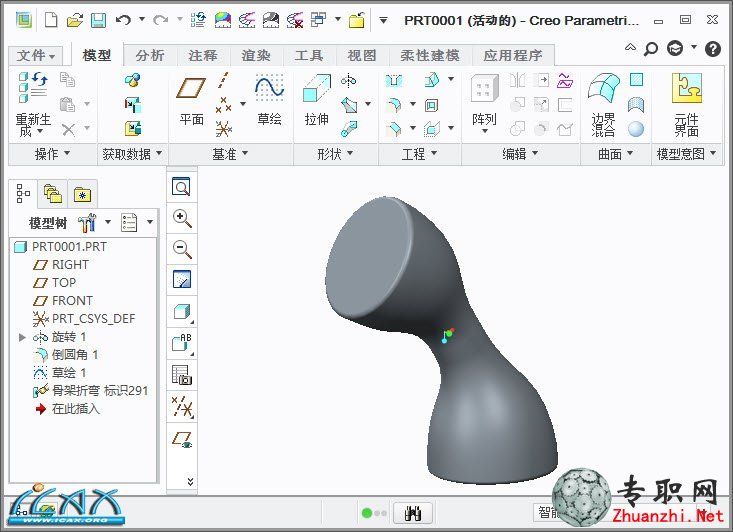

8.最終效果圖
