Creo3.0電纜設計支持束過渡  電氣設計視頻教程下載

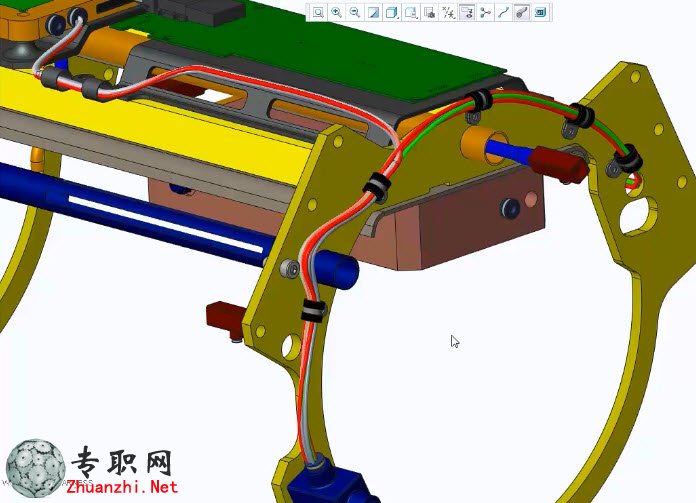

Creo3.0支持“纜”中的束過渡。
用戶界面位置:單擊“纜”(Cabling) ▶ “創建束”(Create Bundle)。
纜設計支持束過渡。例如,您可以在有一條主路徑之處創建束過渡,隨后便 會有多條纜退出至左側區域。左側區域為將發生束過渡的區域。您可通過將“纜束選項”(BUNDLE OPTS) 設置為“倒圓角”(Round) 和“沿路徑”(Along Path) 來創建束。單擊“中心線”(Centerline),然后選擇起止位置。從“纜束選 項”(BUNDLE OPTS) 中選擇除“網絡”(Network) 線之外的所有線,然后接受 所有默認值。創建束后可以看到,退出線時會有一個過渡,且束會變得更 小。過渡束由下列配置選項控制:

•bundle_transition_create_method - 此選項被設置為自動。
•cable_bundle_transition_length - 過渡長度通過大直徑與百分 比的乘積公式控制。默認百分比為50。
