可對曲面和曲線的連接進行計算。
用戶界面位置：單擊“分析”(Analysis) ▶ “檢查幾何”(Inspect Geometry) ▶ “連 接”(Connection)。
可使用“連接”(Connection) 來分析模型中曲線和曲面的“位置”(Position)、“相 切”(Tangency) 和“曲率”(Curvature) 連續性。可基于所需輸入和公差來查看 不滿足幾何連接的地方。

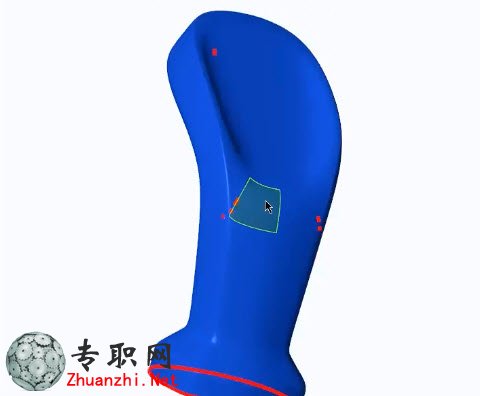

單擊“分析”(Analysis) ▶ “檢查幾何”(Inspect Geometry) ▶ “連接”(Connection)來打開“連接分析”(Connection Analysis) 對話框。可分析曲面或曲線間的“位 置”(Position)、“相切”(Tangency) 或“曲率”(Curvature) 連接。例如，如果選 擇“相切 (G1)”(Tangency (G1))，可對整個面組進行相切分析。要僅查看相切 失敗的區域，請選擇“僅顯示失敗連接”(Show only connections that fail) 復選框。相切失敗的區域以紅色顯示。清除此復選框可查看以紅色顯示的相切失 敗區域和以綠色顯示的相切區域。要查看顯示任何給定區域最大值的注解， 請選擇“注解”(Notes) 框中的“最大值”(Maximal)。“位置”(Position)、“相 切”(Tangency) 和“曲率”(Curvature) 的公差值將出現在“公差”(Tolerance) 框 中。如果選擇“曲率”(Curvature)，則可查看某些區域中的曲率中斷情況。選 擇“啟用工具提示”(Enable tooltips) 復選框，如果將光標放在曲率中斷的區域，則相應的中斷位置會顯示曲率值。
也可通過選擇“顯示波峰”(Show Spikes) 來將結果顯示為波峰。
