可將“自由式”(Freestyle) 幾何與曲線和邊對齊。 用戶界面位置:在“自由式”(Freestyle) 特征內部,單擊“對齊”(Align)。

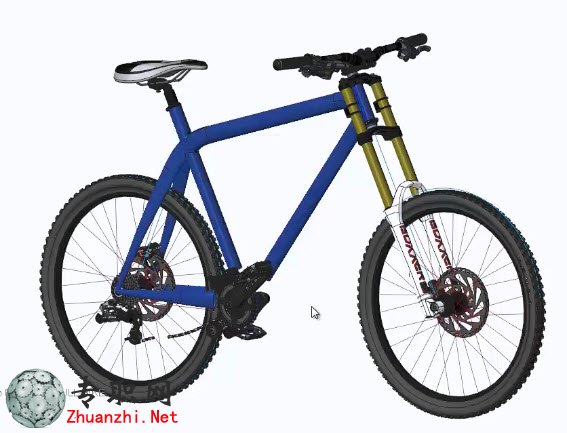

在“自由式”(Freestyle) 中,可將“自由式”(Freestyle) 控制網格與外部曲線和 邊對齊。因此,您能夠以參數化方式控制您的自由式幾何。例如,如果正在 處理自行車模型,您可能希望在踏板周圍構建曲面。可通過相鄰幾何以參數 化方式定義這些曲面。激活零件后,可使用“自由式”(Freestyle) 來構建此幾 何。以球形開始,您可構建靠近相鄰曲面的幾何。在這種情況下,零件為對 稱模型,您可對其進行鏡像。完成對零件的鏡像操作后,可選擇您想刪除并 保持打開狀態的面。然后,可選取開放環的邊,并將這些邊與相鄰幾何的邊 對齊。對齊后,可指定“自由式”(Freestyle) 幾何與周圍幾何之間的連續性。 在此示例中,您可創建一個法向連接。建立法向連接后,可繼續對形狀做精 細化處理。您還需要定義踏板的位置。幾何再次閉合時,可對齊幾何的外部 邊。進行一些最終的調整后,幾何即創建完畢。隨后可返回至頂級裝配,并 對驅動框架形狀的骨架模型進行更改。重新生成后,“自由式”(Freestyle)幾何也將進行更新,使其與周圍幾何保持連接和相切狀態。
