用戶界面位置：單擊“注釋”(Annotate) ▶ “幾何公差”(Geometric Tolerance)。

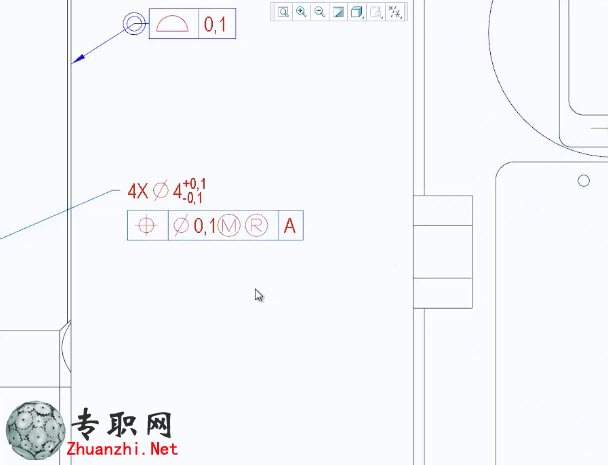

幾何公差功能得到了增強，可以為 ASME 和 ISO 繪圖標準提供更好的支 持。如果遵循 ASME 標準，可以將平移修飾符添加至任意基準參考，方法 是在“幾何公差”(Geometric Tolerance) 對話框中，針對該特定基準單擊“平 移”(Translation) 復選框。ASME 標準的另一個增強功能是能夠將“全面符 號”(All over symbol) 添加至幾何公差的引線彎頭。“全面符號”(All over symbol) 位于“幾何公差”(Geometric Tolerance) 對話框的“符號”(Symbols) 選 項卡上。如果遵循 ISO 標準，則可以包含相互作用符號以及最大或最小材料條件修飾符。相互作用選項位于“幾何公差”(Geometric Tolerance) 對話框 的“材料條件”(Material condition) 框中的“公差值”(Tol value) 選項卡上。在幾 何公差符號周圍指定附加文本的功能也得到了改進。
•提供了可在 GTOL 符號的上方、下方、左側或右側添加文本的選項。
•您可以設置添加至 GTOL 上方或下方的文本的對齊方式。您可以將此文 本左對齊、右對齊或居中對齊，這具體取決于您遵循的是 ISO 標準還是 ASME 標準。
