可導入在 PTC Creo Elements/Direct Modeling 或 PTC Creo Elements/Direct Drafting 中創建的 2D 繪圖。
用戶界面位置：單擊“文件”(File) ▶ “打開”(Open) 然后在“類型”(Type) 框中， 選擇 Creo Elements/Direct (.bdl, .pkg, .sdp, .sda, .sdac, .sdpc) 或 Creo Elements/Direct Drawing (.mi, .bi, .bdl)。

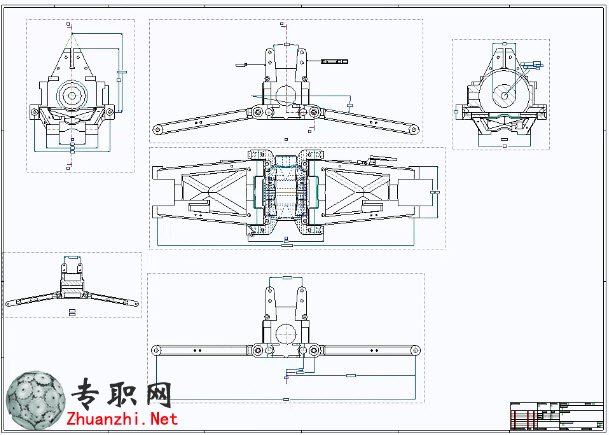

可從 PTC Creo Elements/Direct Modeling 或 PTC Creo Elements/Direct Drafting中直接導入 2D 繪圖，例如具有兩個頁面的繪圖。單擊“文件”(File) ▶ “打開”(Open)，可在“類型”(Type) 框中選擇打開 PTC Creo Elements/Direct 繪圖 文件，例如 .mi 或 .bdl 文件。如果打開的是 .mi 文件，“導入 MI”(Import MI)  對話框將打開，其中包含用于控制導入的附加選項。在“頁面”(Sheets) 下，可查看兩個頁面。例如，可單擊“導入關聯尺寸”(Import AssociativeDimensions) 復選框來導入這些尺寸并測量已導入 2D 幾何的實際長度。在 “屬性”(Properties) 選項卡中，可映射“顏色”(Colors)、“層”(Layers)、“線 型”(Line Fonts)、“剖面線型”(Hatch Line Fonts) 和“文本字體”(Text Fonts)，并可通過單擊“保存映射”(Save Mapping) 來保存這些更改�？尚薷乃�有已導 入的 2D 幾何和注釋。如果向已導入繪圖中添加了某個頁面，則也可修改此頁面的 2D 幾何和注釋。借助此新功能，可利用并重新使用通過 PTC Creo Elements/Direct 創建的繪圖。
