creo2.0高級指令詳解-10.1了解具有可變截面的掃描
掃描使用一條或多條軌跡以及一個可以沿著特征改變形狀和定向的單截面。使用“可變截面掃描”特征，您可以創建實體或曲面特征。在沿著一個或多個選定軌跡掃描截面時，您可以通過控制截面的方向、旋轉和幾何特征來添加或移除材料。您可使用恒定截面或可變截面創建掃描。

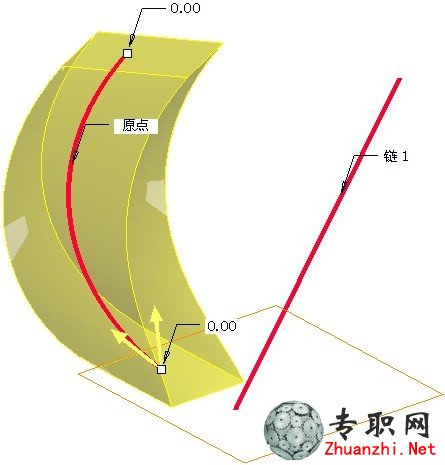

掃描工具的主要元件是截面和軌跡。草繪截面位于附加到原點軌跡的 x-y-z 邊框中，并隨其長度移動來創建幾何。 原點軌跡是首先選中的軌跡。原點軌跡以及其他軌跡和參考 (如平面、軸、邊或是坐標系的軸) 共同定義掃描時截面的方向。在圖 1 和圖 2 中，彎曲的基準曲線是矩形截面掃描時所遵循的原點軌跡。
最佳做法
了解具有可變截面的掃描一種好方法是，假想您拿著一個相框坐過山車。原點軌跡就是過山車的軌道。您拿的相框就是我們?cè)诒局黝}中所說的邊框。乘坐過山車時，您在沿軌道移動，但與此同時，您可以重定向相框，即將其指向別的方向
