creo2.0高級指令詳解-10.2 使用恒定截面創建掃描

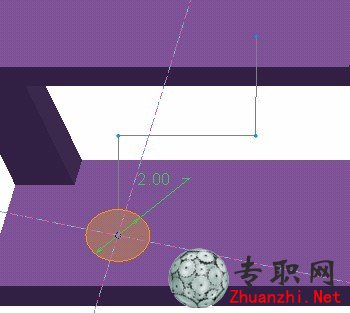

當草繪的剖面沿原點軌跡掃描時，剖面幾何會發生變化，并根據草繪的約束方式、標注情況等改變形狀。用來約束草繪的參考甚至可改變剖面的形狀。剖面形狀可變，因?yàn)椴堇L在沿軌跡的點處發生重新生成并相應更新其形狀。但是，您可以創建一個使用恒定截面的掃描。具有恒定截面的掃描在沿軌跡掃描時形狀不變。只有截面所處框架的方向會改變。如果原點軌跡包含不相切的圖元，則必須使用恒定截面。圖 1 顯示了沿著具有非相切圖元的原點軌跡的恒定截面掃描。

在創建掃描伸出項或切口時，您可以決定是否使用“合并端”(Merge ends) 選項來合并掃描端。“合并端”(Merge ends) 選項可合并掃描端。掃描端必須具有實體曲面才能執行合并。圖 2 顯示了未選擇合并端選項的掃描。請觀察掃描特征如何未完全連接到實體壁的曲面。圖 3 顯示選擇了合并端選項的掃描。請注意，掃描特征延伸，從而與實體壁的內側曲面完全相交。
