creo2.0高級指令詳解-9.7分析旋轉混合相切
相切選項可在混合特征的曲面與相鄰特征幾何的曲面之間創建相切過渡。您可以僅為使用“平滑”混合選項創建的混合定義相切，并可以分別在“起始截面”和“終止截面”對其進行定義。
可使用以下相切類型選項：

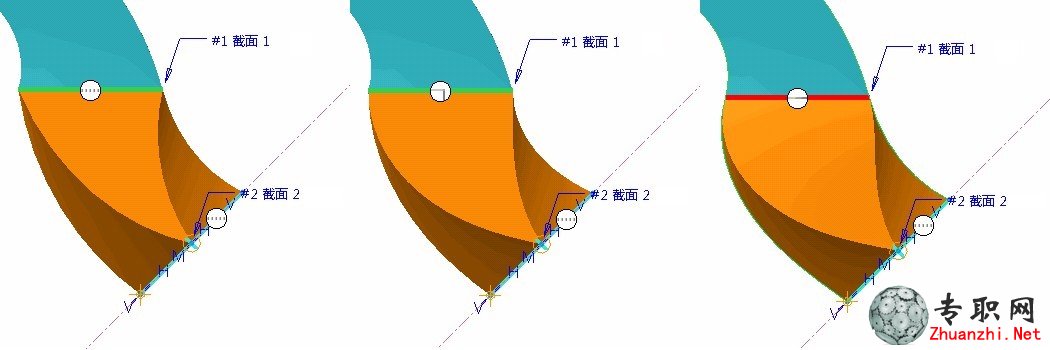

• “自由”(Free) – 未應用相切。系統將混合，猶如沒有相鄰曲面，如“圖 1”中的左圖所示。
• “法向”(Normal) – 使您可以垂直于混合截面平面來混合特征的曲面。無論草繪還是選擇截面，“混合”工具都將計算出一個平面截面，而混合是垂直于該混合截面平面進行的，如“圖 1”的中間圖所示。
• “相切”(Tangent) – 使您可以相切于相鄰特征的曲面混合特征的曲面。必須選擇與每個混合段對應的相鄰曲面，如“圖 1”中的右圖所示。
對于混合到點的情況，有兩種不同的頂蓋類型可用：
• “平滑”(Smooth) – 混合到線相切的點，如“圖 2”中的上圖所示。
• “尖角”(Sharp) – 未在點處應用相切。這樣會導致混合終止于一個尖點，如“圖 2”中的下圖所示。
