creo2.0高級指令詳解-7.1分析倒圓角輪廓
創建圓錐倒圓角
您可以創建一個輪廓與圓弧不同的倒圓角，請參見圖 1 中所示。可以定義使用圓錐倒圓角輪廓的倒圓角。下列兩個選項可用于圓錐倒圓角：
• 圓錐 (Conic) - 使用單一距離值將倒圓角輪廓定義為圓錐。也可以控制圓錐形狀因子 (RHO 值)。
• D1 x D2 圓錐 (D1 x D2 Conic) - 使用兩個距離值將倒圓角輪廓定義為圓錐。也可以控制圓錐形狀因子 (RHO 值)。

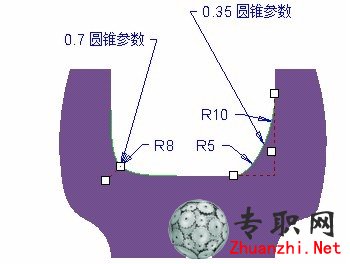

兩個圓錐倒圓角輪廓將像圓弧倒圓角的輪廓那樣保持相切，但是您可使用 RHO 參數來將其用于創建更尖或更淺的倒圓角。在圖 2 中，倒圓角為圓錐倒圓角。


創建曲率連續倒圓角
您也可以定義將曲率連續樣條用作倒圓角輪廓的倒圓角。對于那些在圓角曲面上保持曲率連續性非常重要的模型上，此選項尤為有用。系統會計算倒圓角，然后應用樣條輪廓。曲率連續倒圓角輪廓隨單一或可變半徑倒圓角一起使用。
曲率連續倒圓角具有兩個選項：
• C2 連續 (C2 Continuous) - 使用單一距離 (半徑) 值將倒圓角輪廓定義為曲率連續 (C2)。也可以控制圓錐形狀因子 (RHO 值)。
• D1xD2 C2 - 使用兩個距離 (半徑) 值將倒圓角輪廓定義為曲率連續 (C2)。也可以控制圓錐形狀因子 (RHO 值)。

使用 RHO 參數
您可以指定圓錐或曲率連續倒圓角的 RHO 參數值以創建橢圓、拋物線或雙曲線倒圓角。較高的 RHO 值會創建更尖的圓錐形狀，而較低的 RHO 值則會創建更平整的圓錐形狀。
以下 RHO 值會創建特定的圓錐截面幾何：
• 大于等于 0.05，小于 0.50 = 橢圓
• 0.5 = 拋物線
• 大于 0.50，小于等于 0.95 = 雙曲線
• √2-1 = 橢圓的象限
