creo2.0高級指令詳解-7.2分析倒圓角創建方法

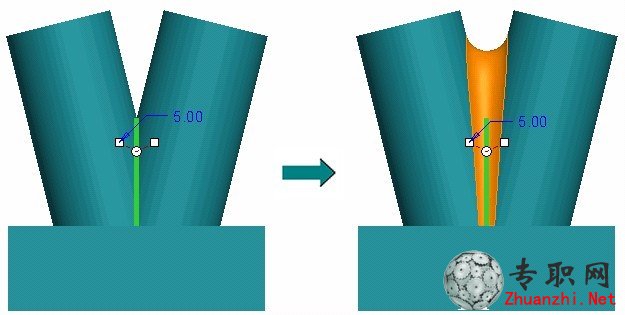

您可以使用“滾球”法或“垂直于骨架”法來創建倒圓角。使用“垂直于骨架”創建的倒圓角如圖 1 中所示。滾球是 Creo Parametric 使用的默認倒圓角創建方法。它使用標準倒圓角算法,即系統會在任何相切條件下沿幾何來“滾動”一個理論球以建立倒圓角段集。球留下的路徑可形成倒圓角。
如果“滾球”法不成功 (如圖 2 中的左圖所示),您可嘗試“垂直于骨架”法。“垂直于骨架”法在倒圓角快速變更方向的情況下很好用。對于“垂直于骨架”倒圓角,系統會垂直于骨架曲線掃描圓弧橫截面,其中骨架曲線是您選擇來倒圓角的邊。您也可以搭配“垂直于骨架”方法使用“圓錐”與“D1 x D2 圓錐”輪廓。
