creo2.0高級指令詳解-6.4分析殼拐角選項
分析殼拐角選項
有兩個選項可以控制具有已排除曲面的“殼”特征穿透實體的情況。
• 凹拐角 (Concave corners) - 可防止殼在凹拐角處穿透實體。
• 凸拐角 (Convex corners) - 可防止殼在凸拐角處穿透實體。

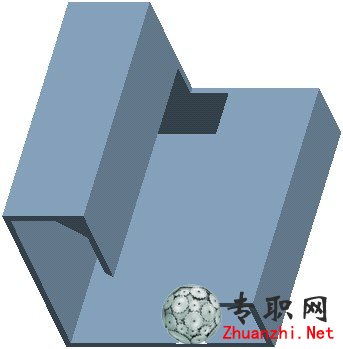

圖 1 顯示了執行殼操作之后的區塊，它包含一個凸倒角 (在頂部) 和一個凹倒角 (在底部)。在圖 2 和圖 3 中，已從殼中排除倒圓角曲面。在圖 2 中，防止殼在凹拐角處貫穿實體。因此，凹倒角不再貫穿實體，而凸倒角仍貫穿實體。
相反，在圖 3 中，防止殼在凸拐角處貫穿實體。因此，凸倒角不再貫穿實體，而凹倒角仍貫穿實體。
