creo2.0高級指令詳解-18.4 創建旋轉尺寸陣列
尺寸陣列可讓您在指定方向上有角度且徑向地陣列特征。創建雙向旋轉尺寸陣列需要以下項：
• 指定第一和第二方向尺寸 - 陣列會根據選定尺寸在這些方向延伸。選擇的尺寸必須屬于要陣列的特征。就組而言，選擇的尺寸必須屬于組中的特征。在圖 1 中，指定的第一方向尺寸是 30 度尺寸。在圖 2 中，指定的第二方向尺寸可使陣列向外延伸。創建基于草繪的特征 (例如拉伸) 的旋轉尺寸陣列時，請使用基準平面來創建角度尺寸。請不要使用草繪中中心線的角度尺寸進行陣列。與基準平面不同，中心線沒有明確的正向和負向，系統無法以此為依據正確確定角度陣列尺寸。
• 指定第一和第二方向上的增量 - 增量即陣列成員之間的間距。選擇尺寸參考時，必須指定要使用的增量。可以在操控板的“尺寸”(Dimensions) 選項卡中編輯增量。在圖 1 中，增量為 45 度。在圖 2 中，第一方向上的增量已從 45 度改為 90 度，而第二方向上設置為 2.5。
• 指定第一和第二方向上的陣列成員數 - 在操控板中鍵入成員數。陣列成員數包含陣列導引。各方向上可具有不同的陣列成員數。在圖 2 中，左圖與中間圖在第一方向上擁有八個陣列成員，而右圖在第一方向上擁有四個陣列成員。第二方向上有三個陣列成員。

增加附加尺寸
還可以同時在第一方向或第二方向上 (或同時在兩個方向上) 增加附加尺寸來創建“可變”陣列。在第一方向和第二方向上增加附加尺寸需要以下項：

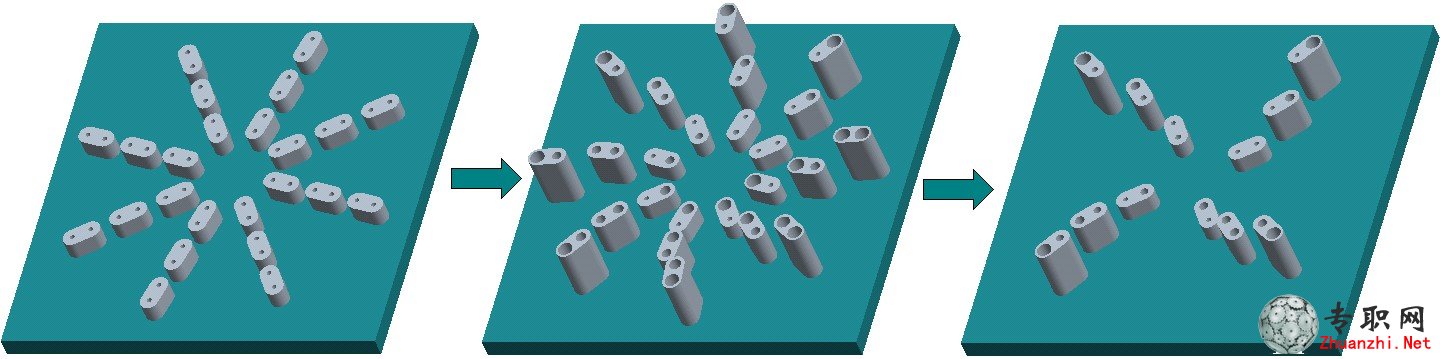

• 從陣列導引中選擇要增加的其他尺寸 - 陣列導引將隨用于創建該特征的所有尺寸一起顯示。各方向上選擇的尺寸可以不同。在圖 2 中，左孔直徑在第一方向上的增量為 0.075。右孔直徑、特征高度和角度也會增加。請特別注意，兩個方向上都增加了相同的 30 度尺寸，這可產生針輪效果。
• 指定增量值 - 同樣，各方向上的增量值可以不同。在圖 2 中，30 度尺寸在第一方向上增加了 45 度，而同樣的 30 度尺寸在第二方向上增加了 10 度。右圖中的增量已改為 90 度。
指定要陣列的其他尺寸時，一定要按 CTRL 鍵。如果未按 CTRL 鍵，選擇用來進行陣列的原始尺寸會被新選擇的尺寸取代。
