creo2.0高級指令詳解-18.3 創建雙向尺寸陣列
尺寸陣列可用于雙向線性陣列特征。創建雙向尺寸陣列需要以下項：

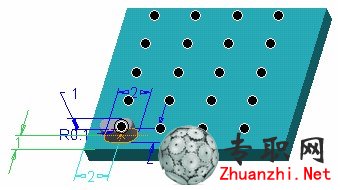

• 指定第一和第二方向尺寸 - 陣列會根據所選尺寸參考在這些方向拉伸。在圖 1 中，指定的第一方向尺寸參考是距離尺寸 2，指定的第二方向尺寸參考是距離尺寸 1。

• 指定第一和第二方向上的增量 - 增量即陣列成員之間的間距。選擇尺寸參考時，必須指定要用于該方向的增量�？梢栽诓倏匕宓�“尺寸”(Dimensions) 選項卡中編輯增量。第一方向和第二方向之間的增量可以不同。在圖 2 中，第一方向增量為 2.5，而第二方向增量為 2.0。
• 指定第一和第二方向上的陣列成員數 - 在操控板中鍵入成員數。再次重申，每個方向的陣列成員數可以不同。陣列成員數包含陣列導引。在圖 2 中，第一方向上有四個陣列成員，而第二方向有五個陣列成員。
指定方向尺寸時，請務必選擇距離尺寸。如果選擇代表要陣列的特征寬度或高度的尺寸，所有陣列實例都會直接創建在陣列導引的上方，因為要增加的是寬度或高度尺寸，而不是陣列成員之間的距離。
增加附加尺寸
還可以同時在第一方向或第二方向上 (或同時在兩個方向上) 增加附加尺寸來創建“可變”陣列。在第一方向和第二方向上增加附加尺寸需要以下項：
• 從陣列導引中選擇要增加的其他尺寸 - 陣列導引將隨用于創建該特征的所有尺寸一起顯示。各方向上選擇的尺寸可以不同。
• 指定增量值 - 同樣，各方向上的增量值可以不同。在圖 3 中，拉伸特征寬度在第一方向上的增量為 -0.2，半徑尺寸在第一方向上的增量為 0.075，拉伸特征高度在第二方向上的增量為 0.5。因此，相對于前一個陣列成員，每個陣列成員的寬度在第一方向上都會減少 0.20，而高度在第二方向上會增加 0.5。此外，每個陣列成員的半徑在第一方向上的增量為 0.075。
指定要陣列的其他尺寸時，一定要按 CTRL 鍵。如果未按 CTRL 鍵，選擇用來進行陣列的原始尺寸會被新選擇的尺寸取代。
