creo2.0高級指令詳解-10.7 利用多個軌跡創建具有可變截面的掃描

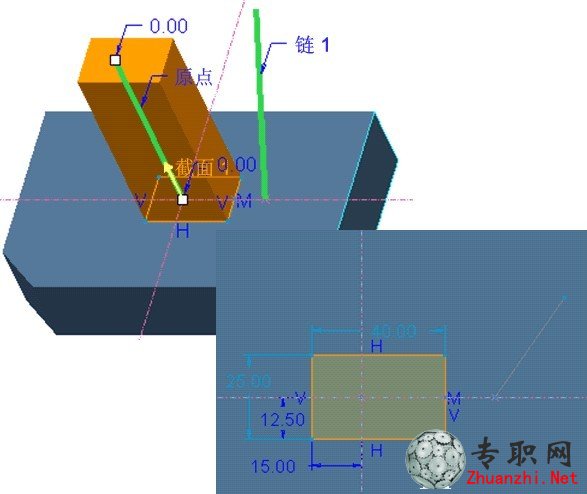

您可以使用多個軌跡創建掃描。每個定義的附加軌跡都會在草繪器中為截面創建一個參考點。創建掃描時參考點沿著各軌跡移動。如果草繪被約束或標注到這些軌跡參考點，這些軌跡會對截面進行拉伸或拖動以改變其形狀。根據截面被約束/標注到參考點的具體情況，相同的截面和軌跡可能產生不同的幾何效果。在圖 1 中 ，截面僅約束并標注到兩個軌跡中的一個，所產生的幾何影響如圖所示。
截面被同時約束并標注到兩個軌跡。矩形右側的直線沿 X 軸到附加軌跡參考的方向進行標注。生成的幾何僅在 X 軸方向由附加軌跡進行了拖動。
您可以使用多個軌跡創建掃描。每個定義的附加軌跡都會在草繪器中為截面創建一個參考點。創建掃描時參考點沿著各軌跡移動。如果草繪被約束或標注到這些軌跡參考點，這些軌跡會對截面進行拉伸或拖動以改變其形狀。根據截面被約束/標注到參考點的具體情況，相同的截面和軌跡可能產生不同的幾何效果。在圖 1 中 ，截面僅約束并標注到兩個軌跡中的一個，所產生的幾何影響如圖所示。
截面被同時約束并標注到兩個軌跡。矩形右側的直線沿 X 軸到附加軌跡參考的方向進行標注。生成的幾何僅在 X 軸方向由附加軌跡進行了拖動。
