creo2.0高級指令詳解-10.6 在掃描中分析水平和垂直控制
水平與垂直控制決定著如何沿掃描控制邊框繞草繪平面的法線旋轉。水平與垂直控制的類型共有三種：
• 自動 (Automatic) - 截平面被自動定向為 XY 方向。Creo Parametric 計算 x 矢量的方向，以使掃描幾何的扭轉量最低。“自動”(Automatic) 是無任何參考曲面的原點軌跡的缺省選項。您可使用方向參考收集器定義初始截面或邊框在掃描起點的 X 軸方向。有時，必須指定 X 軸方向，例如，對于直線軌跡或起始為直線段的軌跡。在圖 1 中
“起點的 X 方向參考”是基礎特征的右曲面。因此，邊框的 X 軸在整個掃描過程中始終面向“起點的 X 方向參考”。

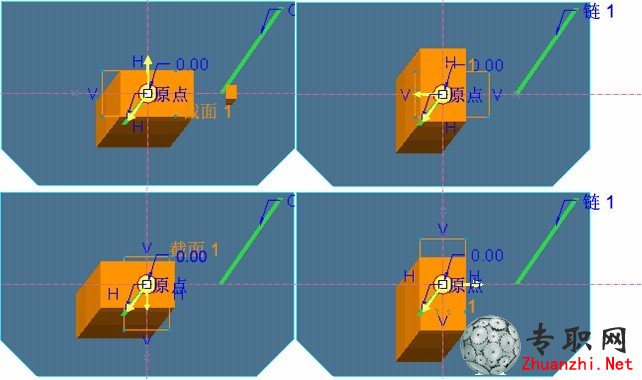

• 垂直于曲面 (Normal to Surface) - 截平面的 Y 軸垂直于原點軌跡所在的曲面。當原點軌跡參考為曲面上的曲線、曲面的單側邊、曲面的雙側邊或?qū)嶓w邊、通過曲面相交創建的曲線或兩條投影曲線時，此為默認選項。“下一個”(Next) 選項允許您移動到下一個法向曲面。在圖 2 中
，已切換“下一個”(Next) 選項來顯示各種可能的解決方案。在圖 2 的左上圖中，法向曲面是后曲面，而右上圖中的右曲面是法向曲面。
• X 軌跡 (X-Trajectory) - 截平面的 X 軸在掃描軌跡上穿過指定 X 軌跡與截平面的交點。在圖 3 中
