creo2.0高級指令詳解-9.5通過草繪截面創建旋轉混合
可以通過草繪那些圍繞公共旋轉軸定向的截面來創建旋轉混合特征。該軸可以是定義在草繪中的 (如圖 2 所示)，也可以使用操控板中的參考收集器選擇該軸。
 草繪截面
旋轉混合特征必須包含兩個或多個截面。每個截面必須包含相同數量的圖元 (或頂點)。此規則有兩種例外情況：
• 混合可開始或終止于單個點。
• 可以添加若干混合頂點，其中每一個都算作一個圖元。例如，利用放置在三角形截面上的混合頂點，系統可以對方形進行混合。實質上系統會連接各截面上的點來創建混合特征。
指定草繪截面的角度

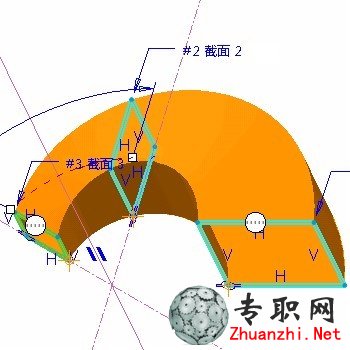

默認情況下，系統使用平滑曲線將草繪截面連在一起。截面 1 后，需要一個旋轉角度。如圖 3 所示，旋轉角度不允許超過 120 度。
可以使用以下兩種方式的其中一種來定義該角度。
• “偏移尺寸”(Offset dimension) – 使您能夠指定草繪平面的偏移角度。默認情況下，截面會從之前創建的截面按該指定角度進行偏移。但您可以在新截面偏移時所基于的混合特征中選擇任何其它截面。
• “參考”(Reference) – 使您可以通過選擇某一參考來定義截面的草繪平面位置。例如，可以選擇一個基準平面。
