creo2.0高級指令詳解-9.4通過選擇截面創建旋轉混合

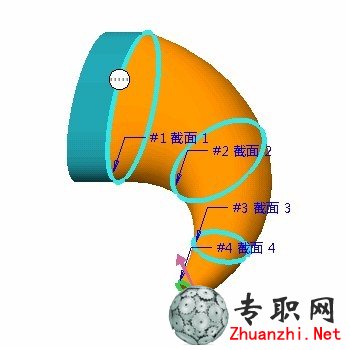

旋轉混合特征可混合非平面截面，如圖 1 所示。除草繪截面外，您還可以為旋轉混合特征的截面選擇幾何。截面必須繞公共旋轉軸進行組織。
為混合截面選擇幾何與使用“投影”(Project)  功能相似，因為它使您能夠從現有曲線或邊中拾取幾何。
選擇截面
您可以選擇現有模型幾何或草繪曲線作為旋轉混合的截面來使用。截面必須如圖 2 所示繞公共軸徑向組織，并且截面間相隔角度必須小于 180 度。
以下為截面選擇選項：
• “依次鏈”(One-by-One Chain) – 允許一次選擇一條幾何邊。
• “曲面鏈”(Surface Chain) – 允許選擇邊環或圖元環。您可以選擇一條邊，按住 SHIFT 鍵并選擇一個曲面或面，然后構成環的邊或圖元就會被選定。如果存在多個環，必須選擇所需的那個環。
為混合截面選擇幾何時可用的其它選項包括：
• “添加混合頂點”(Add Blend Vertex) – 使您能夠指定混合頂點以在所需之處添加混合頂點。
• “上移”(Move Up)/“下移”(Move Down) – 允許更改系統欲連接截面的順序。
• “詳細信息”(Details) – 使您能夠獲得有關選定圖元的信息。
• “移除”(Remove) – 使您能夠從截面上刪除選定圖元。
• “插入”(Insert) – 允許添加其它截面。在現有選定的截面后添加截面。
圖 3 顯示了選擇截面后的旋轉混合的預覽。
