creo2.0高級指令詳解-8.10創建截面關系
“截面關系”(也稱為“草繪器”關系) 是通常在“草繪器”模式下創建且與當前截面的尺寸相關的關系。但是，您也可以通過在“關系”(Relations) 對話框中選擇“截面”(Section) 選項，然后選擇特征來從零件級創建截面關系。
編寫截面尺寸之間的關系時，您必須使用符號截面尺寸符號：
• sd# -“草繪器”模式下的尺寸。
• rsd# -“草繪器”中的參考尺寸。

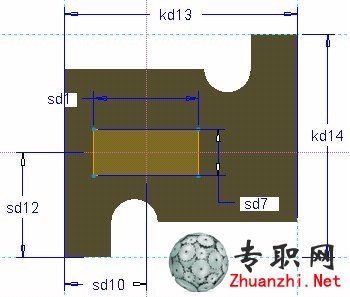

• kd# -“草繪器”中的已知尺寸。會為在現有幾何之間 (而非截面圖元之間) 創建的尺寸指定此符號。圖 1 中的頂部和右側尺寸是“草繪”中的已知尺寸。
“截面關系”(也稱為“草繪器”關系) 是通常在“草繪器”模式下創建且與當前截面的尺寸相關的關系。但是，您也可以通過在“關系”(Relations) 對話框中選擇“截面”(Section) 選項，然后選擇特征來從零件級創建截面關系。
編寫截面尺寸之間的關系時，您必須使用符號截面尺寸符號：
• sd# -“草繪器”模式下的尺寸。
• rsd# -“草繪器”中的參考尺寸。
• kd# -“草繪器”中的已知尺寸。會為在現有幾何之間 (而非截面圖元之間) 創建的尺寸指定此符號。圖 1 中的頂部和右側尺寸是“草繪”中的已知尺寸。
