creo2.0高級指令詳解-8.9 為陣列創建關系
為陣列創建關系
您可以使用關系來控制陣列增量和數量。陣列增量會使用 d# 符號像標準尺寸一樣顯示。陣列數量會使用符號 p# 顯示。
如果有雙向陣列，將看到 p# 顯示兩次。
使用與線性陣列之間的關系
您可以使用與各種線性陣列 (包括“方向”與“尺寸”陣列) 之間的關系。例如，已知間距尺寸 d1 和陣列數量 p1，您可以：
• 根據已知數量控制線性陣列間距，例如 d1 = 100 / p1。
• 根據已知線性陣列間距控制數量，例如 p1 = 100 / d1。

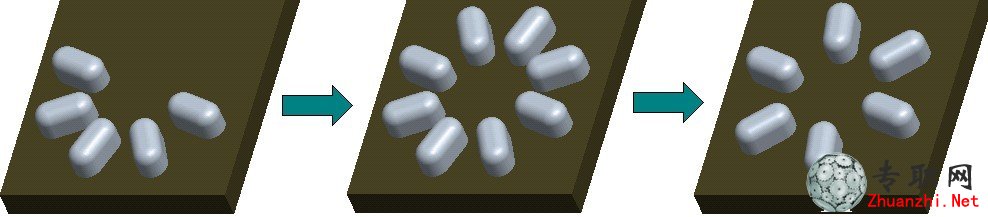

使用與旋轉陣列之間的關系
您也可以使用與旋轉陣列 (包括“軸”與“尺寸”陣列) 之間的關系。例如，已知角度 d1 和陣列數量 p1，您可以：
• 根據已知數量控制角度陣列間距，例如 d1 = 360 / p1。
• 根據已知角度陣列間距控制數量，例如 p1 = 360 / d1。
為陣列創建關系
您可以使用關系來控制陣列增量和數量。陣列增量會使用 d# 符號像標準尺寸一樣顯示。陣列數量會使用符號 p# 顯示。
如果有雙向陣列，將看到 p# 顯示兩次。
使用與線性陣列之間的關系
您可以使用與各種線性陣列 (包括“方向”與“尺寸”陣列) 之間的關系。例如，已知間距尺寸 d1 和陣列數量 p1，您可以：
• 根據已知數量控制線性陣列間距，例如 d1 = 100 / p1。
• 根據已知線性陣列間距控制數量，例如 p1 = 100 / d1。
使用與旋轉陣列之間的關系
您也可以使用與旋轉陣列 (包括“軸”與“尺寸”陣列) 之間的關系。例如，已知角度 d1 和陣列數量 p1，您可以：
• 根據已知數量控制角度陣列間距，例如 d1 = 360 / p1。
• 根據已知角度陣列間距控制數量，例如 p1 = 360 / d1。
