creo2.0高級指令詳解-5.7創建具有可變拖拉方向的拔模
您可以在模型上創建包含可變拖拉方向的拔模。“可變拖拉方向拔模”(Variable Pull Direction Draft) 工具位于功能區“工程”(Engineering) 組中的“拔模”(Draft) 下拉菜單中。它會掃描垂直于指定拔模樞軸的直紋曲面。因此通過“可變拖拉方向拔模”工具無需指定要拔模的曲面。
“可變拖拉方向拔模”工具在以下各方面與常規拔模工具亦有所不同：

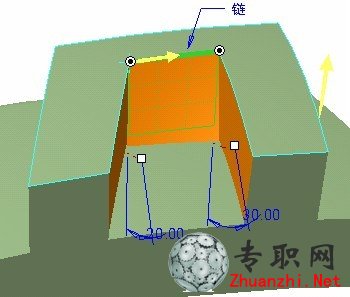

• 可以在“可變拖拉方向拔模”工具中創建拔模組，這一點與“倒圓角和倒角”工具類似。在圖 1 中，左曲面和右曲面在同一集中進行拔模，而后曲面則在第二個集中進行拔模。
• 可以指定大于 30 度的拔模角。
• 指定的“拖拉方向參考曲面”不必為平面。
可以使用“可變拖拉方向拔模”工具指定分割曲面。分割曲面會使拔模在所選的曲面參考處進行分割。這將允許您在分割曲面參考的每一側上指定不同的拔模角。在圖 2 中，分割曲面上方的拔模角為 30 度，而分割曲面下方的拔模角為 10 度。
