創建陣列表
陣列表是通過在 Creo Parametric 的 Pro/TABLE 編輯器中以列表格式指定陣列實例而創建的陣列。您可以使用陣列表創建復雜或不規則的特征、元件或組陣列。通過使用陣列表，您還可以針對相同的參考 (如陣列導引) 為陣列中的每個實例指定絕對尺寸，從而控制單個實例的位置。
您可以在“裝配”模式中使用陣列表來陣列化裝配特征和元件。陣列表和族表不同。陣列表只可以驅動陣列尺寸。必須取消成員的陣列才能讓它們各自獨立。您也可以將陣列表納入到族表中，讓特定的族表實例可以使用指定的陣列表。
指定表尺寸

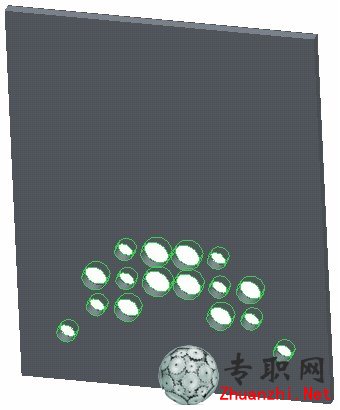

陣列表與族表相似。在族表中，必須指定要因?qū)嵗�不同而變化的�?xiàng)目。在陣列表中，必須指定要因陣列成員不同而變化的特征尺寸。例如，如果知道孔特征的直徑必須針對不同陣列成員變化，必須指定孔直徑尺寸在陣列表中有所變化。或者，如果知道陣列成員必須垂直增長，必須指定可啟用此陣列成員增長方向的特征尺寸。按 CTRL 鍵可將多個尺寸添加到陣列表中。可在操控板的“表尺寸”(Table Dimensions) 選項卡中查看添加的尺寸，如圖 1 所示。

使用 Pro/TABLE 編輯器編輯表格

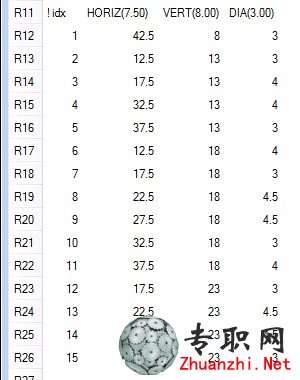

編輯陣列表時，系統會使用已指定的“表尺寸”啟動 Pro/TABLE 編輯器，如圖 2 所示。每個“表尺寸”都以其被選擇時的順序置于各自的列中。系統會自動創建第一列，標題名稱為 idx。這只是陣列成員的索引編號，從值 1 開始。每個陣列成員必須包含一個索引編號，并且每個索引編號必須是唯一的。陣列表從 0 (導引實例) 開始編號，但不會在表格中顯示這個實例，因?yàn)槟鸁o(wú)法使用表格來修改此實例。

在 Pro/TABLE 編輯器中，每個陣列成員都位于其自身的行中。根據需要針對每個陣列成員編輯“表尺寸”(Table Dimensions)。指定 "*" 值可使陣列實例的“表尺寸”等于該陣列導引的“表尺寸”。距離值從陣列導引進行量測。完成陣列表的編輯后，必須在 Pro/TABLE 編輯器中單擊“文件”(File) > “退出”(Exit) 來保存表格并返回至 Creo Parametric。“文件”(File) > “退出”(Quit) 可中止所有變更。

先將陣列創建為“尺寸”陣列，然后編輯“尺寸”陣列的定義并將其類型改為“表”(Table)，這是有益的。自動執行此操作可傳播具有“尺寸”陣列中所有陣列成員以及已使用尺寸值的陣列表。然后可以從表格中刪除陣列成員行并添加其他“表尺寸”。
創建陣列后，您可以隨時修改表陣列。編輯表陣列時，您必須了解可變和不變尺寸間的差異。可變尺寸列在陣列表中，可隨不同的實例變化。陣列化特征的全部其它尺寸都是不變尺寸。在全部實例中，不變尺寸的值都相同。您對可變尺寸所作的更改只會影響到包含該可變尺寸的實例，且表格也會隨新值更新。但您對不變尺寸所作的任何更改都會影響到全部實例。
隱含或刪除表格驅動的陣列將會隱含或刪除陣列導引。
