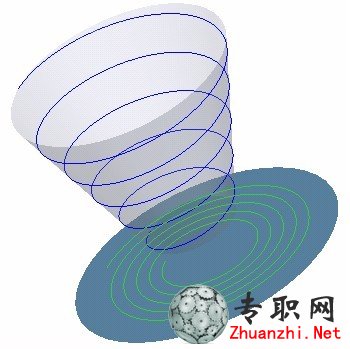

螺旋掃描可用于創建彈簧、螺紋或其他螺旋幾何。操控板界面可用于通過添加或移除材料或以曲面形式創建螺旋掃描。在圖 1 中，螺紋是通過移除材料創建的；在圖 2 中，彈簧是通過添加材料創建的；而在圖 3 中，螺旋幾何是與曲面一同創建的。

螺旋掃描的裝配
螺旋掃描特征使用下列元件生成螺旋形狀：
• 草繪輪廓 - 定義螺旋線的形狀和直徑。例如，典型彈簧的草繪輪廓是平行于中心軸的直線。
• 草繪截面 - 定義要沿螺旋線掃描的形狀。例如，典型彈簧的截面是圓形截面。
• 螺距值 - 兩個簧圈之間的距離。螺距值也可以通過關系式定義，例如，輪廓長度除以螺圈數。

使用 Trajpar 進行螺旋掃描
螺旋掃描和可變截面掃描一樣，可以使用 trajpar 參數。如果需要，Trajpar 可以使用 EVALGRAPH 函數來參考基準圖形。沿螺旋線掃描截面時，也可以在截面關系式中用 Trajpar 控制尺寸。例如，您可以利用 trajpar 隨掃描螺旋線的長度變換彈簧截面尺寸，也可以利用它錐化蝸輪螺旋線末端，使其混合成軸。
