creo2.0高級指令詳解-9.1 通過選擇非平行截面來創建混合
需要創建包含不同過渡橫截面的模型時，可創建混合特征。例如，通過混合特征您可以創建開始是圓形橫截面，但之后隨著沿特征的長度過渡而變?yōu)榉叫螜M截面的幾何。混合特征可以添加或移除材料。
選擇截面
混合特征必須包含兩個或多個截面。可以選擇現有草繪、截面、鏈或模型現有特征邊的環。可以使用下列任意鏈選擇技巧：
• 依次鏈 (One-by-one) - 使您能夠沿某一連續路徑選擇相鄰的邊 (每次一條)。
• 相切鏈 (Tangent chain) - 使您能夠選擇所有與錨邊相切的邊。
• 曲面環 (Surface loop) - 使您能夠在曲面上選擇一環邊。
• 曲面環起止 (Surface loop from to) - 使您能夠從曲面環中選擇一系列邊。
• 邊界 (Boundary) - 使您能夠選擇面組的最外部邊界。
• “從-到”邊界環 (From-to Boundary loop) - 使您能夠從邊界中選擇一系列邊。

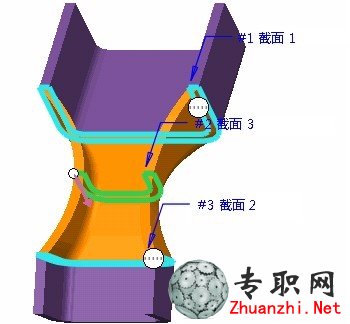

所選的截面可以是平行的或非平行的。默認情況下，系統會使用平滑曲線將選定的截面連在一起。
