creo2.0高級指令詳解-7.16針對倒角使用目的邊

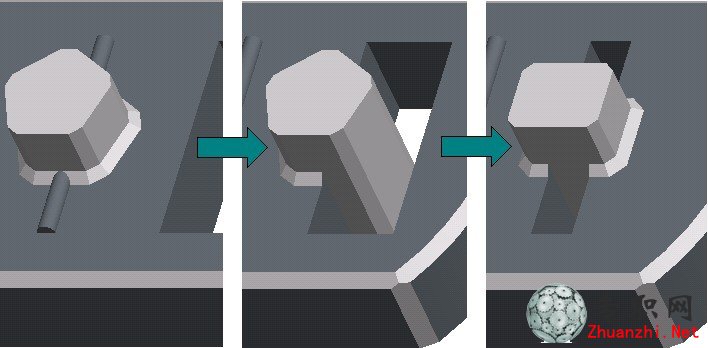

您可以通過選擇目的邊或目的曲面來放置倒角。使用目的邊或曲面可更快地選擇參考。它們也會更穩定，可避免因模型更改導致的倒角失敗，因為倒角的參考從屬于設計模型中的特征，而非個別邊參考。在圖 1 中，將通過指定目的邊來創建倒角。在圖 2 中，立柱特征移至右側，越過凸緣進入間隙。盡管生成的倒角幾何有所不同，但倒角還是成功的。甚至當立柱從五側更新為四側時，倒角還是成功的。
以下是來自塊的矩形拉伸的目的邊示例：
• 拉伸的平行外側邊。
• 拉伸的終止邊。
• 拉伸與塊相交的邊。
對于這些示例，只要有拉伸特征，矩形的形狀就無關緊要。
