creo2.0高級指令詳解-7.12分析倒角創建方法
Creo Parametric 使用各種創建方法來創建倒角幾何。不同的創建方式會產生不同的倒角幾何。您可以使用下列創建方式：

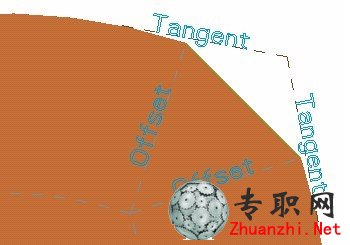

• 偏移曲面 - 通過偏移參考邊的鄰接曲面來確定倒角距離。默認情況下，Creo Parametric 選擇此方法。在圖 1 中，兩個曲面偏移了 30。在相交處，兩條直線以垂直于每個曲面的方式延伸。在圖 2 中創建距離值為 30 的倒角時，它連接曲面與垂線的兩個交點。
• 相切距離 - 使用與參考邊的鄰接曲面相切的矢量來確定倒角距離。在圖 1 中，兩條直線從兩個曲面的相切處延伸。每條直線從相切點到其他直線相交處的長度為 30。在圖 3 中創建距離值為 30 的倒角時，它將連接兩個相切點。
Creo Parametric 使用各種創建方法來創建倒角幾何。不同的創建方式會產生不同的倒角幾何。您可以使用下列創建方式：
• 偏移曲面 - 通過偏移參考邊的鄰接曲面來確定倒角距離。默認情況下，Creo Parametric 選擇此方法。在圖 1 中，兩個曲面偏移了 30。在相交處，兩條直線以垂直于每個曲面的方式延伸。在圖 2 中創建距離值為 30 的倒角時，它連接曲面與垂線的兩個交點。
• 相切距離 - 使用與參考邊的鄰接曲面相切的矢量來確定倒角距離。在圖 1 中，兩條直線從兩個曲面的相切處延伸。每條直線從相切點到其他直線相交處的長度為 30。在圖 3 中創建距離值為 30 的倒角時，它將連接兩個相切點。
