creo2.0高級指令詳解-2.4在相交處創(chuàng)建點
以下參考組合可用于創(chuàng)建相交：
• 三個平面/三個曲面 - 在三個平面、三個曲面或平面曲面組合的相交處定位一個點。在圖 1 中，該點位于三個基準平面的相交處。

圖 1 - 三個平面相交處的點
• 兩條曲線 - 在兩條曲線的相交處定位一個點。在圖 2 中，點 4 和 5 被定位在兩條曲線的相交處。

圖 2 - 曲線和平面相交處的點
• 兩條邊 - 在兩條邊的相交處定位一個點。
• 一條曲線和邊 - 在一條曲線和邊的相交處定位一個點。
• 兩個軸 - 在兩個軸的相交處定位一個點。
• 曲線/邊/軸和曲面/平面 - 在一條曲線、邊或軸與一個曲面或平面的相交處定位一個點。在圖 2 中，點 6 被定位在一個基準平面和一條曲線的相交處。在圖 3 中，該點被定位在基準軸和曲面的相交處。

圖 3 - 曲面和基準軸相交處的點

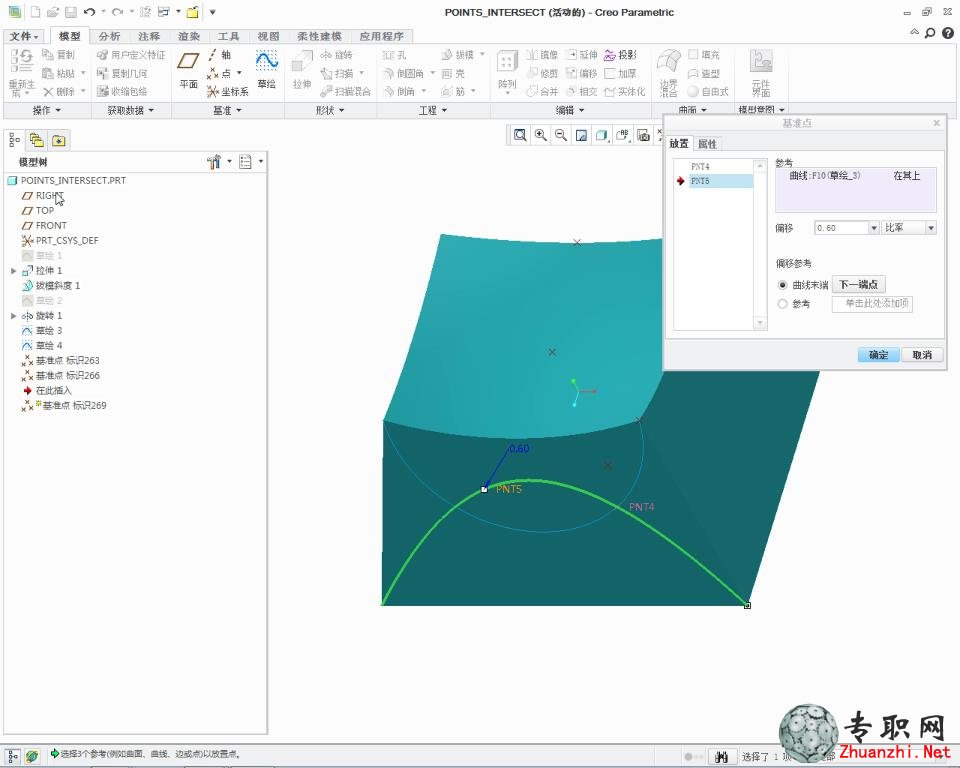

所選圖元之間不必存在實際相交。系統(tǒng)將外推以查找一個相交處 (如果存在)。如果所選圖元之間存在多個相交，則可單擊“下一相交”(Next Intersection)，在指定圖元的所有可用相交之間進行切換。在圖 2 中，兩條基準曲線之間有兩處相交。點 4 位于一個相交處，而點 5 則位于另一相交處。
