自動化軸承啤壓設備軸承組裝機3D模型_SolidWorks設計_SLDPRT/SLDASM/STEP下載

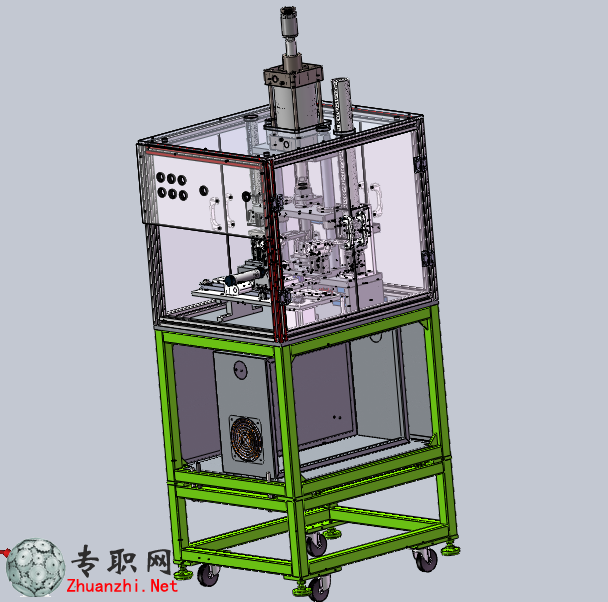

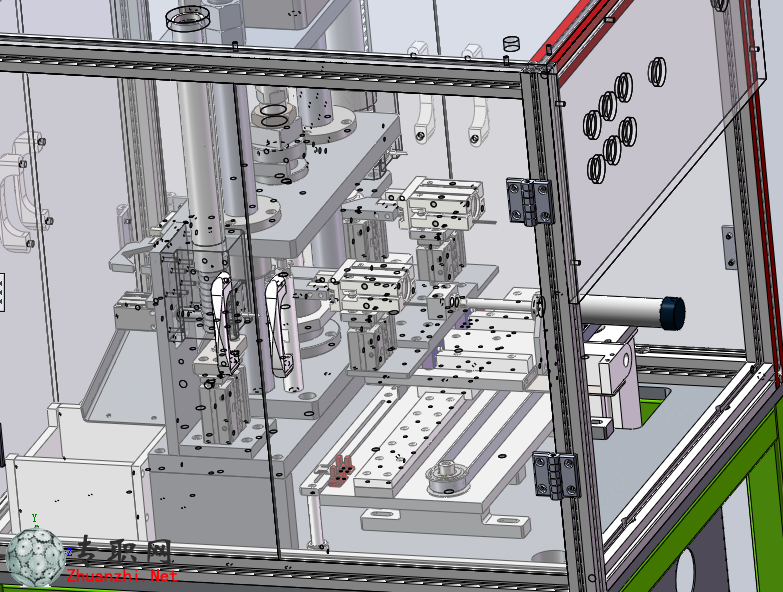

軸承啤壓設備軸承組裝機TTI非標全自動組裝軸承壓入機（含BOM清單）軸承五金件自動組裝機，這套軸承和五金蓋組裝在一起的設備，屬于組裝類型的自動化機器，設備主要的工作原理是，左邊右兩邊進料中間加工后面是下料工位，首先是左邊的軸承上料位，把軸承疊放起來底部有分料氣缸夾走，右邊也是一樣，右邊的是用來裝五金產品的也就是需要和軸承組裝在一起的零件，也同樣是疊裝上料，前面的取料機械手先取軸承，把軸承放到中間的治具中再到右邊的取料位鄧五金件，然后把兩個零件放在一起，通過中間的大氣缸進行壓合，每裝好一個由后面的取料氣缸把產品取走，這個作業方式滿足了需求同時也是最簡單的方法，設計思路非常好所以把這套完整的圖上傳上來方便大家學習
軸承啤壓設備軸承組裝機TTI非標全自動組裝軸承壓入機（含BOM清單）軸承五金件自動組裝機，這套軸承和五金蓋組裝在一起的設備，屬于組裝類型的自動化機器，設備主要的工作原理是，左邊右兩邊進料中間加工后面是下料工位，首先是左邊的軸承上料位，把軸承疊放起來底部有分料氣缸夾走，右邊也是一樣，右邊的是用來裝五金產品的也就是需要和軸承組裝在一起的零件，也同樣是疊裝上料，前面的取料機械手先取軸承，把軸承放到中間的治具中再到右邊的取料位鄧五金件，然后把兩個零件放在一起，通過中間的大氣缸進行壓合，每裝好一個由后面的取料氣缸把產品取走，這個作業方式滿足了需求同時也是最簡單的方法，設計思路非常好所以把這套完整的圖上傳上來方便大家學習
