自動管裝疊料分料機構/SMD疊料機3D模型_proe5.0設計_Asm/Prt文件下載

用于SMD行業的自動管裝疊料結構圖紙，SMT電子元件管裝疊料分料結構圖紙，編帶機疊料盤進料這套分料結構圖紙可用于各類管裝類，方形產品長條形等產品的自動上料分料改造等，料下料框式放料把所有的產品疊起來放一起，通過直振把產品有序的送出來，后端可接取料機械手等。這是一套用于管裝疊料的結構圖，一疊來料為PVC管的，管裝電子元件通過疊加的方式把管一次性放入設備中進行自動上料，當檢測到有管時底的分料氣缸便一管料推出到分料位也就前面的直振送料口處，頭上的小氣缸把管裝的料頂一下頂入到直振軌道口中，管中的上下氣缸夾緊管后開始吹氣和直振送料到軌道中，當一管料送完后，氣缸回位空管自動掉下，另一個料再次推出時，便把前一管空客推的料盒中，所有原理都是如此一套非常好的圖紙，可以應用到多行業中進行上料結構改裝等。

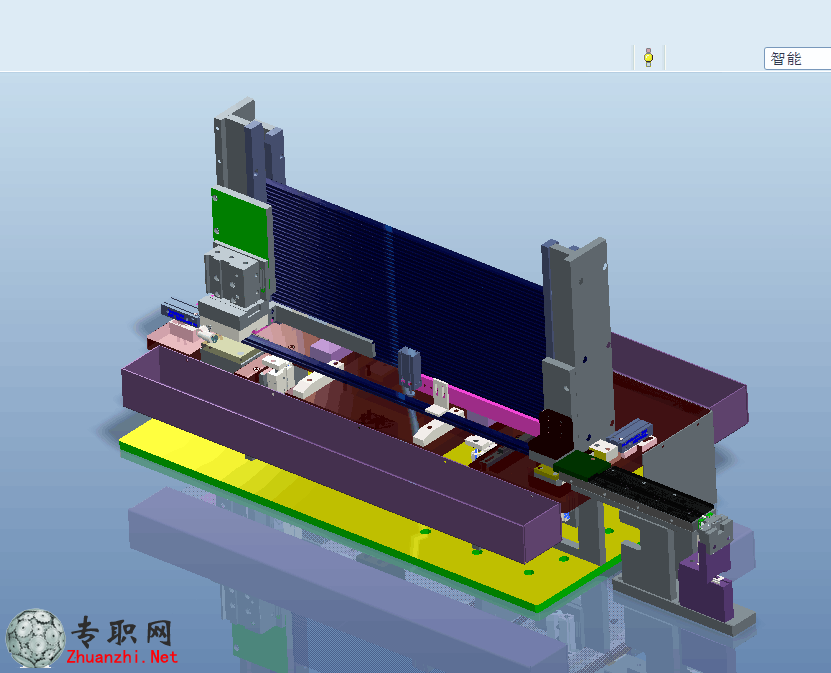

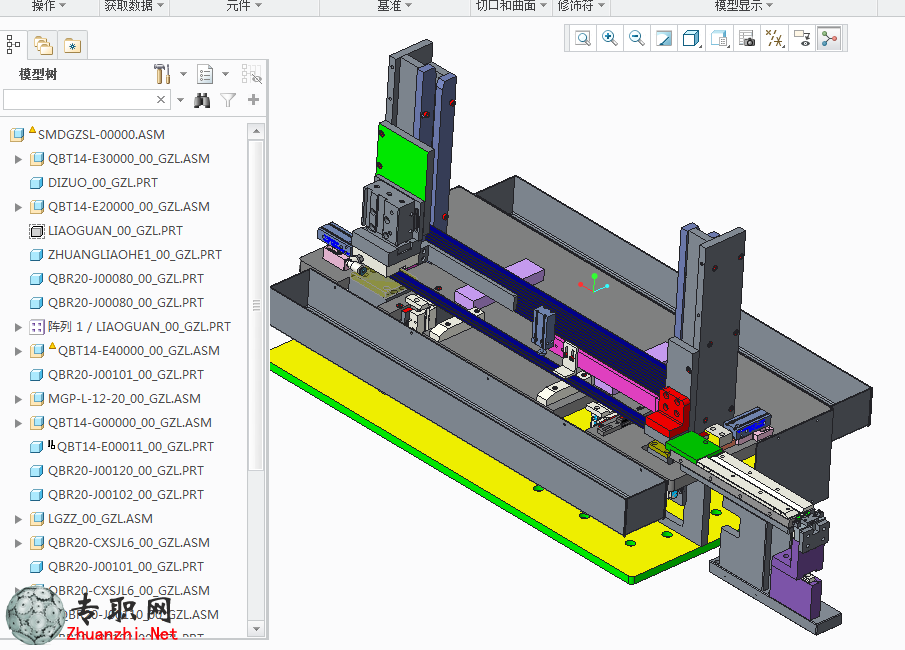

SMD疊料機、自動管裝疊料分料機構是一套管裝，疊加上料的結構，通過圖片可以看到這個上料處疊加了很多管，最底部就是分料結構，由氣缸進行分料底部滑臺的分料塊剛好是一管料的位所以可以確保一次只推一客料出來，分完料后由頂入氣缸把管推入到前面的空氣軌道口處，當一管料做完以空管自動掉落下來，另外一管料推入時便會把空管頂到空料盒中，這種SMD管裝上料分料結構可以適用很多非標上下料方面的設備上使用。PROE5.0源文件有參數可編輯。
