LED自動視覺檢測設備3D模型_SW設計_Sldprt/Sldasm/SLDDRW文件下載
LED自動視覺檢測儀設備主要性能特點：
1. 攝像頭X方向運動
有效位移：最大1050mm
運動速度：速度≥ 0.5m/s
位移精度：精度≤0.1mm
2. 攝像頭Z方向運動
有效位移：從距離待測屏350~530 mm， 即Z軸有效行程200mm
運動速度：速度≥ 0.5m/s
位移精度：精度≤0.1m
3. 攝像頭載具可安裝4個攝像頭間距可以任意調節，可兼容一個不同安裝尺寸的高精度攝像頭。
4. 傳送平臺具有足夠的剛性，能從設備左側伸出最大位移為1000mm，在保證剛性的前提下，平臺能承受最大質量不能超過50KG。
4. 設備能測試最大規格產品（1045740140mm），只要不同系列產品長寬高不大于最大產品規格，設備均能測試，通用性良好
5. 采用伺服+驅動器控制，絲桿精度高，速度可控機械傳動結構
6．全程測試，電視機屏幕畫面的質量清晰的呈現于顯示器，電子監控電視機屏質量。
7．設備外形美觀，內部具有防塵，內部避光，反光的作用

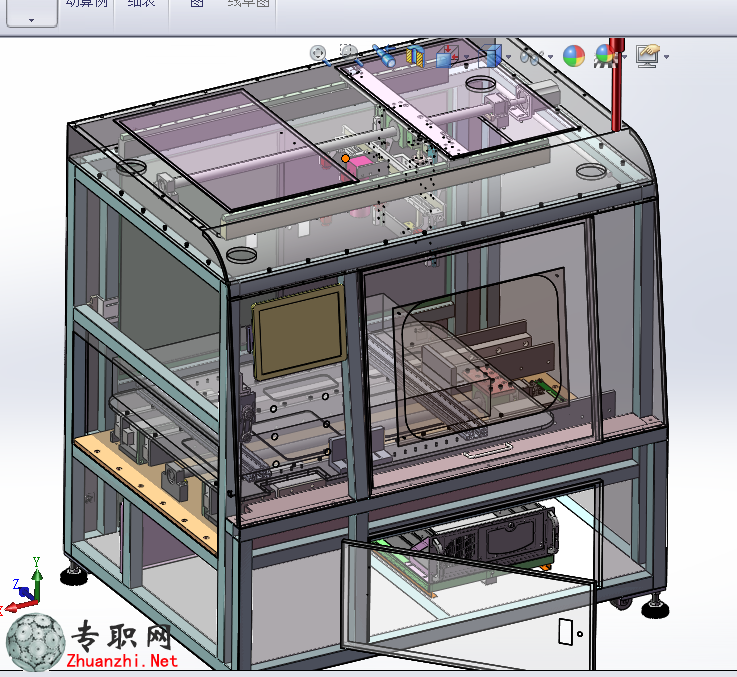

LED自動視覺檢測設備3D模型，乃LED視覺檢測機PSW改裝設備，內部結構清晰，參考意義很大。Solidworks2011源文件 辦含參數，可以編輯。還帶有LCD自動視覺檢測系統bom表.xls，非常不錯。
