180度翻轉臺+分離式沖壓機械手3D模型_proe設計_Asm/Prt/dwg文件下載

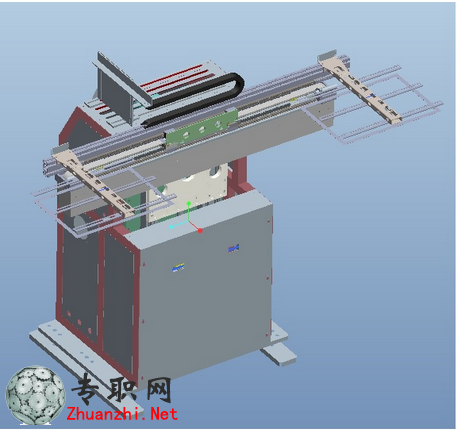

帶180度翻轉臺的分離式沖壓機械手手3D模型，proe軟件設計源文件提供。有分離式機械手電氣圖.dwg，使用調機說明書.pdf，工程圖，還有外購件的BOM.總之一款資料齊全的沖壓廠的用的水平轉移機械手。歡迎下載。

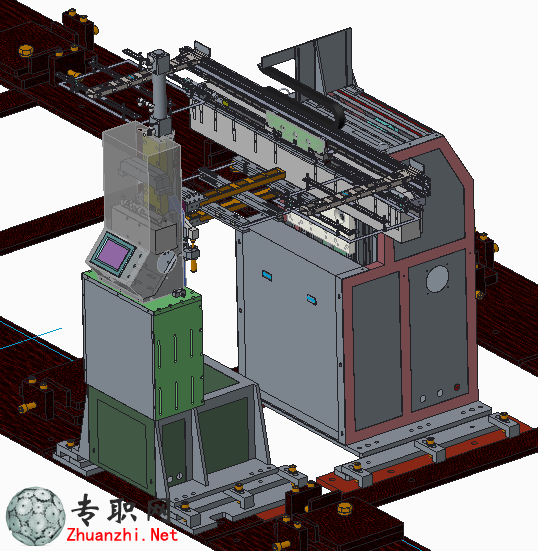

這是一款沖壓機械手帶翻轉臺，在需要翻面的工位將鈑金件翻轉180度并打開，等待機械手取料。機械手臂用齒輪齒條的倍速機構組成，Z軸用伺服電配兩個平衡氣缸，氣缸中始終接氣，可大大節省Z軸電機的負載，配專門調壓閥，將壓力調到Z軸可用手輕輕就能擰動即可。吸盤用緩沖吸盤，兩個手臂要獨立氣路控制。PROE設計，已量產過多臺。翻轉臺的位置如果不用翻轉可隨時屏蔽，如果是多臺組成沖壓線后，該工位不用翻轉也可不用翻轉臺，但需一個中轉臺子。
