液晶屏幕面板自動上料運輸流水線3D模型_SolidWorks設計_Sldprt/Sldasm文件下載

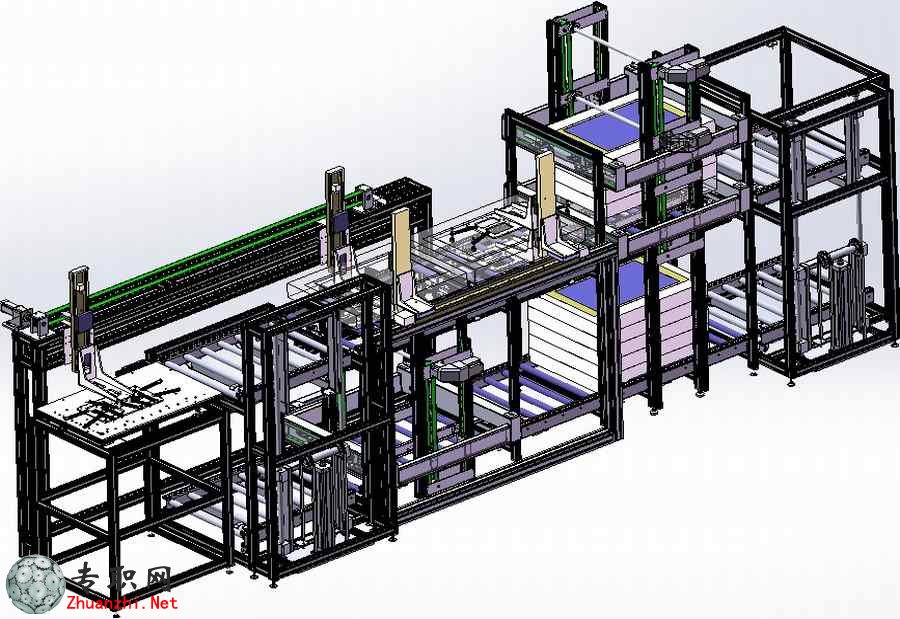

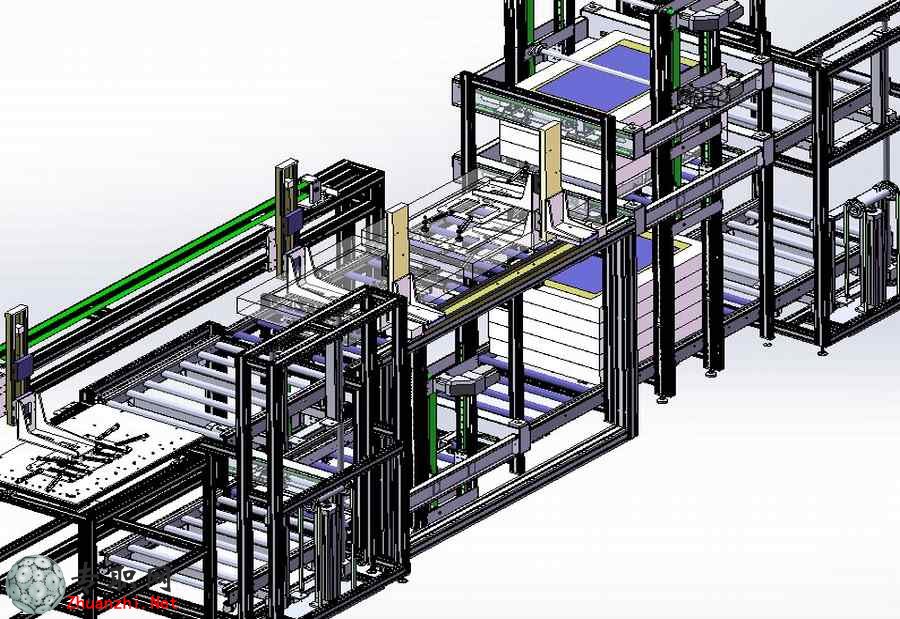

此結構用于大屏幕液晶電視（LCM）生產線體。在電視生產廠商里，在電視組裝前，液晶玻璃主要是一盒盒的進料，液晶玻璃在盒子里是一片玻璃一片海綿存放的，一盒有8-15片玻璃不等。使用該機構時，可以一次性進料15-20盒，該機構有自動拆跺機構，自動對中機構，將一盒盒液晶玻璃一盒盒地輸送至指定位置，機械手采用伺服控制，有兩個機械手，一個機械手負責吸取玻璃到氣浮定位平臺上，一個機械手負責吸取海綿到另一個盒子里。當一盒液晶玻璃吸取完成了，空盒自動排出到碼垛機構上，自動碼垛4-5層，然后自動排出。該機構上料好了可以滿足2-3個小時的工作時間。該機構已成功用于某國家大型電視組裝車間。并配合機器人和視覺，自動完成液晶玻璃和背光自動組裝。并通過客戶驗收。文檔為SolidWorks2015.可進行編輯，含參數。請大家參考。
